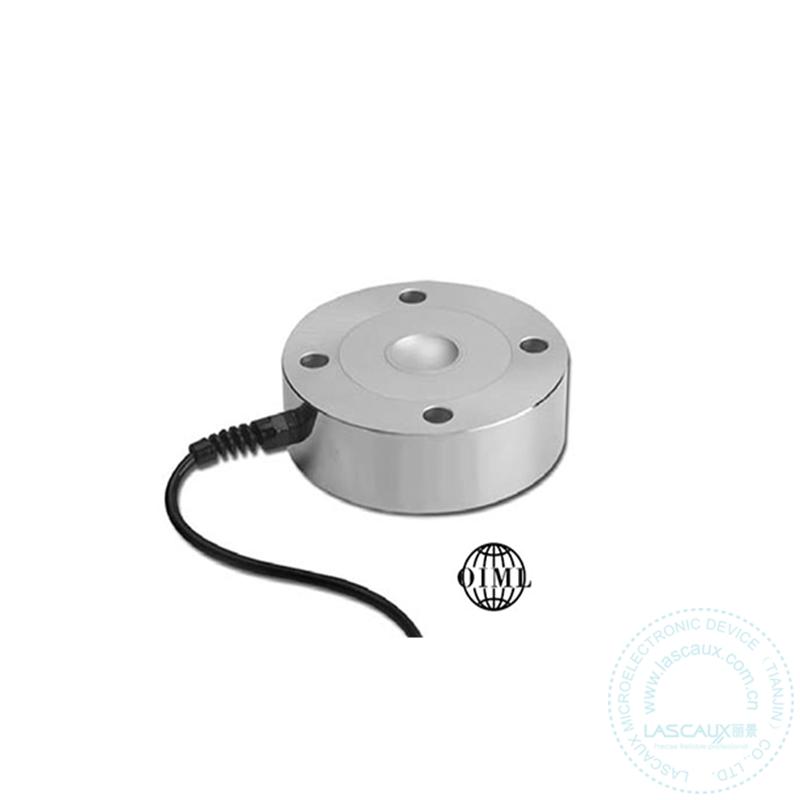

美国世铨2.5t到25t威世称重传感器PSD轮辐式称重传感器汽车衡用传感器

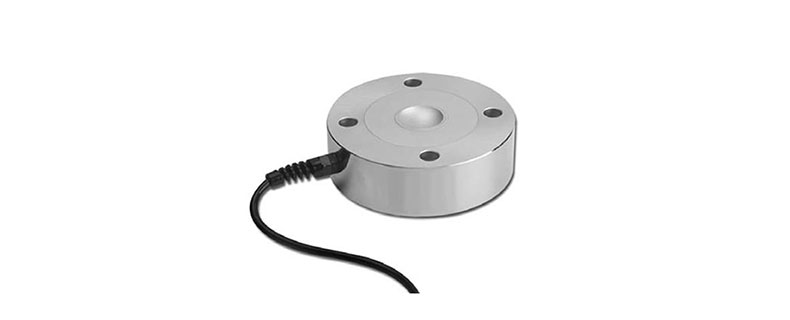

世铨PSD 2.5-25t传感器,美国世铨轮辐式称重传感器.



①产品描述:

低截面设计使得PSD更适合在因安全因素对高度有严格要求的条件安装。在通常工作条件下不可避免地会出现侧向力,而轮辐式传感器设计仍会提供卓越的性能。汽车衡是典型的抗侧向力的例子。

②特性:

量程(t):2.5,5,10,25

低截面的紧凑设计,高输出小变形,合金钢无电解镀镍,偏心加载补偿,整个系列获得OIML C3认证

③可选特性:

PSD-SJTT和PSD-SJTH具有不同的加载孔



参数

单位

额定量程(Emax

2.5,5,10,25

t

额定输出

3±0.25%

mV/V

额定输出误差

0.25

±% of rated output

零点平衡

±1

±% of rated output

非线性

0.025

±% of rated output

迟滞性

0.025

±% of rated output

非重复性

0.020

±% of rated output

蠕变(20分钟)

0.030

±% of rated output

零点回复(20分钟)

0.030

±% of rated output

温度补偿范围

–10 to +40

°C

工作温度范围

–20 to +60

°C

安全过载

150

% of R.C.

极限过载

300

% of R.C.

推荐激励电压

10

VDC or VAC RMS

最大激励电压

15

VDC or VAC RMS

输入阻抗

385±5

Ω

输出阻抗

350±3

Ω

绝缘阻抗

>5000

材质

合金钢镀镍

防护等级

IP67

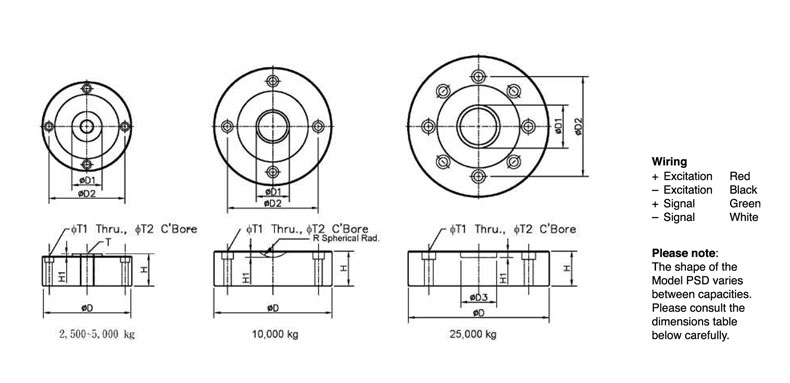

CAPACITY

D

D1

D2

D3

H

H1

R

T

T1

T2

2.5t/5t

mm

104.7

32.0

88.9

---

34.8

3.05

---

M16x1.5

7.20

10.5x7.2DP

in

4.12

1.26

3.50

---

1.37

0.12

---

0.28

0.41x0.28DP

10t

mm

138

38.9

106.4

---

41.1

7.61

22.0

---

8.70

13.5x9.7DP

in

5.43

1.53

4.19

---

1.62

0.30

0.87

---

0.34

0.53x0.38DP

25t

nm

165

50.4

116.8

42.0

41.1

8.0

---

---

10.3

18.5x10.2DP

in

6.50

1.98

4.60

1.65

1.62

0.31

---

---

0.41

0.73x0.40DP



1. 避免超量程使用,使用时不能过载

2.使用时注意使传感器垂直载荷




规格参数

产品名称 : 美国世铨2.5t到25t威世称重传感器PSD轮辐式称重传感器汽车衡用传感器
产品品牌 : 美国世铨
质保期限: 12个月
额定载荷: 2.5t,5t,10t,25t
输出类型: 模拟量毫伏值电压信号输出:mV/V
额定输出: 3.0±0.25mV/V
非线性: 0.02%R.O.
零点回复(20分钟): 0.03%R.O.
滞后性: 0.025%R.O.
重复性: 0.02%R.O.
蠕变(20分钟): 0.03%R.O.
安全过载: 150%R.O.
极限过载: 300%R.O.
推荐激励电压: 10VDC
最大激励电压: 15VDC
输入阻抗: 385±5
输出阻抗: 385±3
绝缘阻抗: >5000MΩ
弹性元件材料: 合金钢镀镍
防护等级: IP67
电缆长度: 15m
