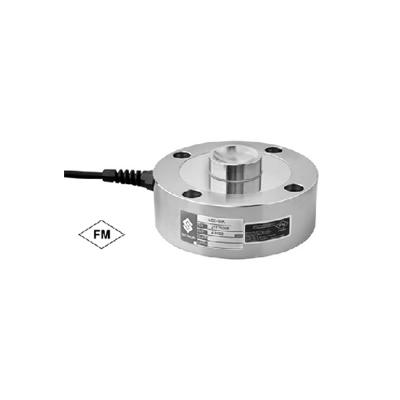

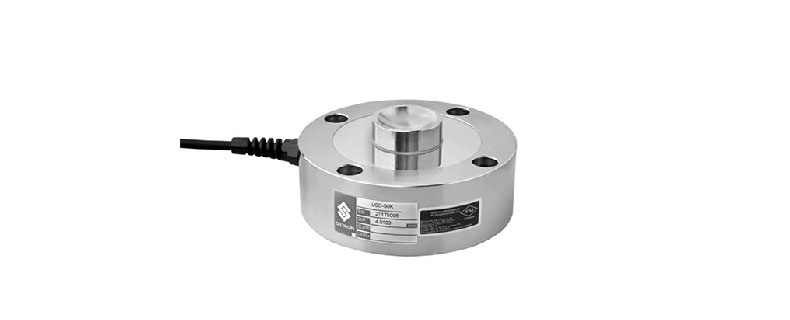

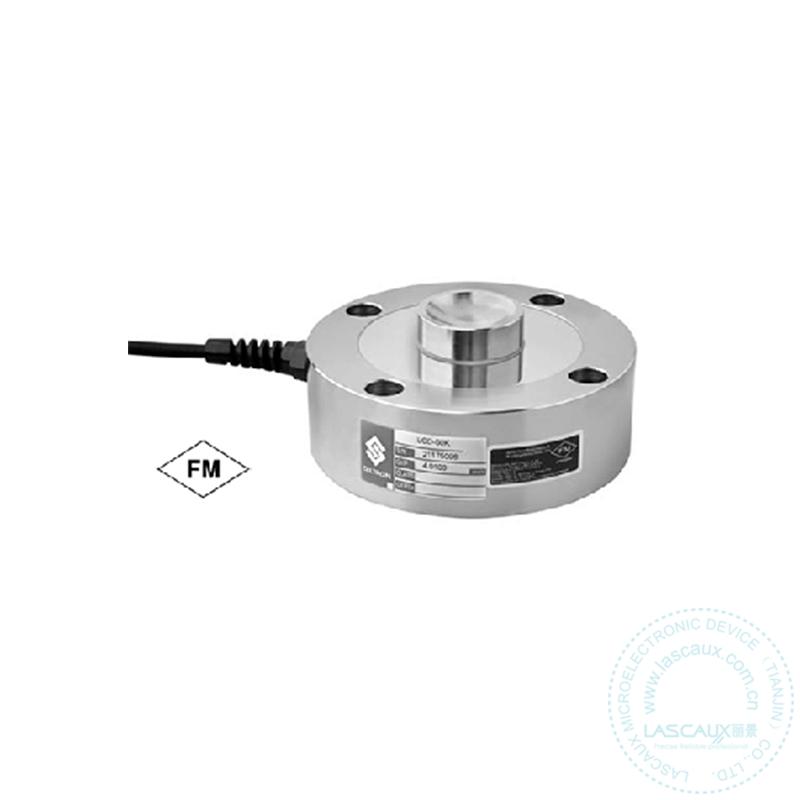

美国世铨LCD称重传感器轮辐式称重传感器汽车衡/轨道衡用传感器

低截面设计使得LCD更适合在因安全因素对高度有严格要求的各种不同状况应用,在通常工作条件下不可避免地会出现侧向力,而轮辐式传感器设计仍会提供卓越的性能。汽车衡是典型的抗侧向力的例子。LCD为合金钢结构采用化学镀方式防护等级达到IP67,有效的防止水和潮气的侵蚀。

世铨称重传感器

世铨称重传感器

世铨LCD 5-100klb传感器,美国世铨轮辐式称重传感器.


世铨称重传感器


①产品描述:

低截面设计使得LCD更适合在因安全因素对高度有严格要求的各种不同状况应用,在通常工作条件下不可避免地会出现侧向力,而轮辐式传感器设计仍会提供卓越的性能。汽车衡是典型的抗侧向力的例子。LCD为合金钢结构采用化学镀方式防护等级达到IP67,有效的防止水和潮气的侵蚀。

②特性:

量程:5K,10K,25K,50K,100K lbs

合金钢无电解镀镍、低截面小尺寸、5K-100K lbs防浪涌保护

③可选特性:

可选用不锈钢材质

FM认证

LCD-TT/M/MH具有不同的加载孔

应用范围:汽车衡/轨道衡/料仓/料斗/筒槽称重/通用材料试验机/拉力测量


世铨称重传感器


参数

单位

NTEP/OLML精度等级

Non-Approved


最大分度数(n)

2000


Y = Emax/Vmin

5000

Maximum available

额定量程(Emax)

5k, 10k, 25k, 50k, 100k

lbs

额定输出

4.0

mV/V

额定输出误差

0.25

±% of rated output

零点平衡

1

±% of rated output

非线性

0.050

±% of rated output

迟滞性

0.050

±% of rated output

非重复性

0.020

±% of rated output

蠕变(20分钟)

0.030

±% of rated output

零点回复(20分钟)

0.030

±% of rated output

零点温度补偿

0.0026

±% of rated output/°C

输出温度补偿

0.0015

±% of applied load/°C

温度补偿范围

–10 to +40

°C

工作温度范围

–20 to +60

°C

安全过载

150

% of R.C.

极限过载

300

% of R.C.

推荐激励电压

10

VDC or VAC RMS

最大激励电压

15

VDC or VAC RMS

输入阻抗

385±5(100klbs 770±10)

Ω

输出阻抗

350±3(100klbs 770±5)

Ω

绝缘阻抗

>5000

材质

合金钢镀镍


防护等级

IP67



世铨称重传感器

世铨称重传感器

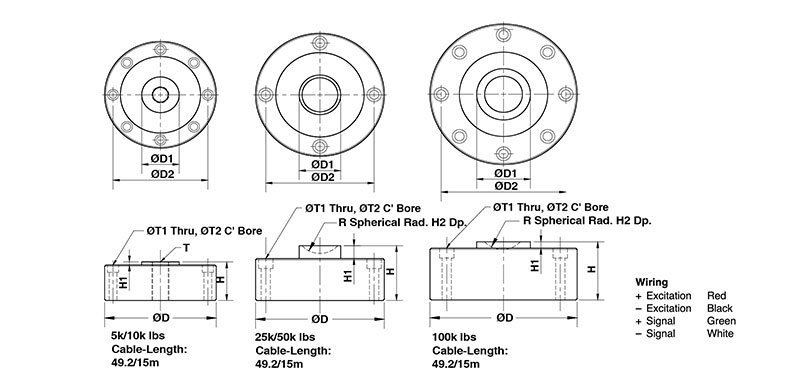

CAPACITY

D

D1

D2

H

H1

H2

R

T

T1

T2

5k/10k lbs

mm

104.7

32.0

88.9

34.8

3.5

---

---

5/8-18UNF

7.2

10.5x7.2DP

(inch)

4.12

1.26

3.50

1.37

0.12

---

---

---

0.28

0.41x0.28 DP

25k/50k lbs

mm

120.7

38.9

101.6

53.8

12.7

7.6

22.2

---

8.7

13.5x9.7 DP

(inch)

4.75

1.53

4.00

2.12

0.50

0.30

0.87

---

0.34

0.53x0.38 DP

100k lbs

mm

138

50.4

116.8

57.2

6.4

7.6

22.2

---

10.13

16.5x11.0 DP

(inch)

5.43

1.98

4.60

2.25

0.25

0.30

0.87

---

0.41

0.65x0.43 DP

世铨称重传感器


1. 避免超量程使用,使用时不能过载

2.使用时注意使传感器垂直载荷



规格参数

产品名称 : 美国世铨LCD称重传感器轮辐式称重传感器汽车衡/轨道衡用传感器
产品品牌 : 美国世铨
质保期限: 12个月
额定载荷: 5klb,10klb,25klb,50klb,100klb
输出类型: 模拟量毫伏值电压信号输出:mV/V
额定输出: 4.0mV/V
非线性: 0.05%R.O.
零点回复(20分钟): 0.03%R.O.
滞后性: 0.05%R.O.
重复性: 0.02%R.O.
蠕变(20分钟): 0.03%R.O.
安全过载: 150%R.O.
极限过载: 300%R.O.
推荐激励电压: 10VDC
最大激励电压: 15VDC
输入阻抗: 385±5(100klb:770±10Ω)
输出阻抗: 385±3(100klb:770±5Ω)
绝缘阻抗: >5000MΩ
弹性元件材料: 合金钢镀镍
防护等级: IP67
电缆长度: 15m
