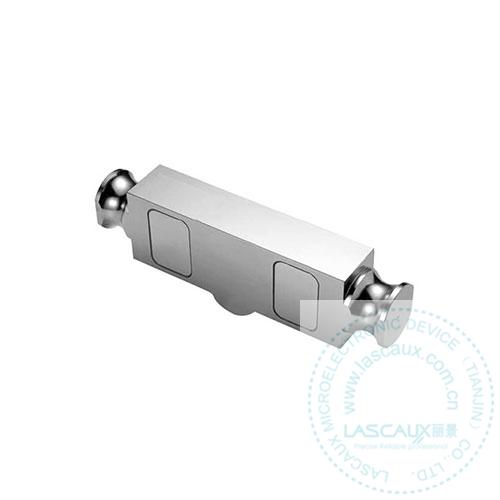

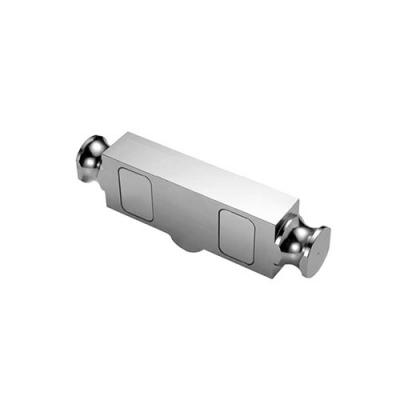

美国世铨DLB双环加载中心双剪切梁式传感器筒槽/料斗/汽车衡/轨道衡/叉车秤用传感器

世铨双剪切梁传感器,DLB在设计上采用了双环加载中心安装的结构,这种结构允许它在水平面上向任何方向运动,从而消除 任何约束点或摩擦力。它的剪切梁式设计使之具有优异的承载高负荷的性能。

世铨称重传感器

世铨称重传感器

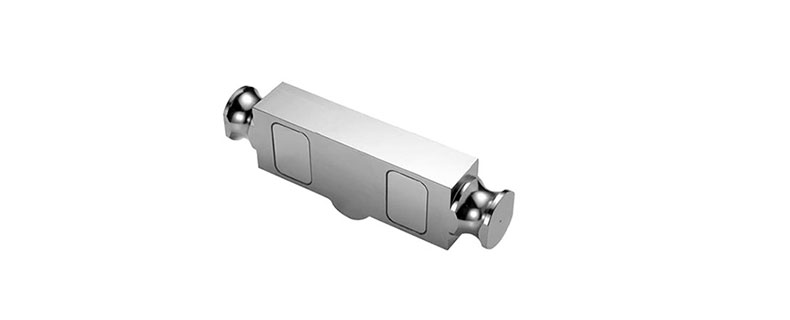

美国世铨DLB 25-125klb传感器,世铨双剪切梁传感器.


世铨称重传感器



①产品描述:

DLB在设计上采用了双环加载中心安装的结构,这种结构允许它在水平面上向任何方向运动,从而消除 任何约束点或摩擦力。它的剪切梁式设计使之具有优异的承载高负荷的性能。

DLB用合金钢制成,并且用特殊的密封材料加以完全密封,其防护等级达到IP67,对潮湿和水汽的进入提供了很好的防护。

②特性:

量程:25k,40k,50k,60k,75k,100k,125k

中心承载双剪梁设计,水平方向可自由移动,抗侧向能力强,合金钢镀镍处理

全系列取得NTEP Class IIIL 1000分度认证

可选择防浪涌保护版本

③可选特性:

取得FM防爆认证


应用范围:汽车衡/轨道衡/筒槽/料斗/罐体称重/叉车秤




世铨称重传感器


参数

单位

NTEP/OLML精度等级

NTEP IIIL

Non-Approved


最大分度数(n)

10000 multiple



Y = Emax/Vmin

14000

5000

Maximum available

额定量程(Emax)

25k, 40k, 50k, 60k, 75k, 100k, 125k

lbs

额定输出

3.0

mV/V

额定输出误差

0.25

±% of rated output

零点平衡

1

±% of rated output

非线性

0.025

±% of rated output

迟滞性

0.025

±% of rated output

非重复性

0.020

±% of rated output

蠕变(20分钟)

0.030

±% of rated output

零点回复(20分钟)

0.030

±% of rated output

零点温度补偿

0.0010

0.0026

±% of rated output/°C

输出温度补偿

0.0010

0.0015

±% of applied load/°C

温度补偿范围

–10 to +40

°C

工作温度范围

–20 to +60

°C

安全过载

150

% of R.C.

极限过载

300

% of R.C.

推荐激励电压

10

VDC or VAC RMS

最大激励电压

15

VDC or VAC RMS

输入阻抗

770±10

Ω

输出阻抗

700±5

Ω

绝缘阻抗

>5000

材质

合金钢镀镍


防护等级

IP67



世铨称重传感器


世铨称重传感器

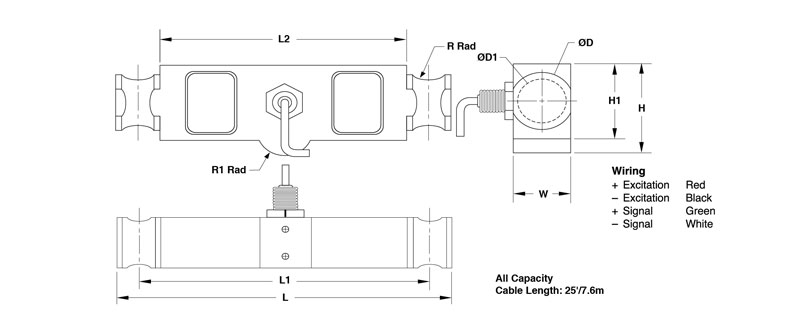

CAPACITY

L

L1

L2

W

H

H1

D

D1

R

R1

25k/40k lbs

mm

209.6

184.2

158.8

49.3

75.5

62.0

50.8

41.4

12.7

12.7

(inch)

8.25

7.25

6.25

1.94

2.97

2.44

2.00

1.63

0.50

0.50

50k/60k/75k lbs

mm

292.1

254.0

215.9

49.3

88.2

74.7

55.9

43.2

19.1

25.4

(inch)

11.50

10.00

8.50

1.94

3.47

2.94

2.20

1.70

0.75

1.00

100k/125k lbs

mm

368.3

317.5

266.7

73.7

118.9

98.0

81.30

62.0

25.4

38.1

(inch)

14.50

12.5

10.5

2.90

4.68

3.86

3.20

2.44

1.00

1.50

Above dimensions apply to non-EDOC-coated load cells.

世铨称重传感器


1. 避免超量程使用,使用时不能过载

2.使用时注意使传感器垂直载荷


规格参数

产品名称 : 美国世铨DLB双环加载中心双剪切梁式传感器筒槽/料斗/汽车衡/轨道衡/叉车秤用传感器
产品品牌 : 美国世铨
质保期限: 12个月
额定载荷: 25k,40k,50k,60k,75k,100k,125k
输出类型: 模拟量毫伏值电压信号输出:mV/V
额定输出: 3.0mV/V
非线性: 0.030%R.O.
零点回复(20分钟): 0.03%R.O.
滞后性: 0.025%R.O.
重复性: 0.02%R.O.
蠕变(20分钟): 0.03%R.O.
安全过载: 150%R.O.
极限过载: 300%R.O.
推荐激励电压: 10VDC
最大激励电压: 15VDC
输入阻抗: 770±10Ω
输出阻抗: 700±5Ω
绝缘阻抗: >5000MΩ
弹性元件材料: 合金钢镀镍
防护等级: IP67
电缆长度: 7.6m
