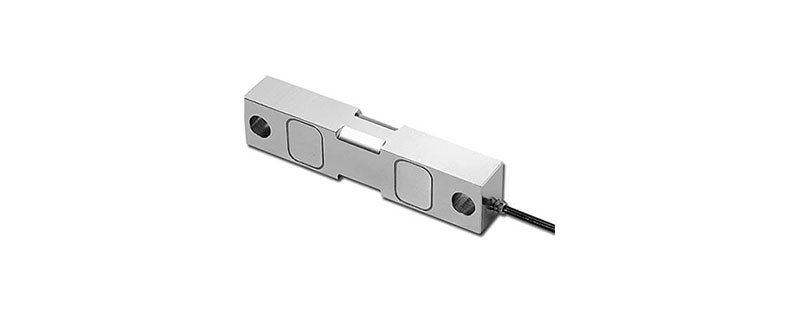

美国世铨DSR 1-75klb传感器，世铨双剪切梁传感器. |
|
①产品描述： 双悬臂梁式传感器安装很好的阻止了筒槽的晃动，在很多案例中，无需检查棒。剪切梁的设计为高量程称重提供了卓越的性能。输出配组使得多支应用更容易。DSR为合金钢结构采用化学镀镍方式防护等级到达IP67，有效的防止水和潮气的侵蚀。 ②特性： 量程：1k，1.5k，2k，3k，5k，10k，20k，25k，50k，75k 中间承载双剪梁设计、合理化输出、水平自由移动、抗侧向力强、合金钢镀镍处理 ③可选特性： 全焊封结构、不锈钢材质、FM认证品 应用范围:筒槽、料斗、罐体称重 |
|
参数 |
值 |
单位 |
|
NTEP/OLML精度等级 |
Non-Approved |
|
|
Y = Emax/Vmin |
5000 |
Maximum available |
|
额定量程（Emax） |
1k, 1.5k, 2k, 3k, 5k, 10k, 15k, 20k, 25k, 50k, 75k |
lbs |
|
额定输出 |
3.0 |
mV/V |
|
额定输出误差 |
0.25 |
±% of rated output |
|
零点平衡 |
1 |
±% of rated output |
|
非线性 |
0.030 (SS: 0.07%) |
±% of rated output |
|
迟滞性 |
0.030 (SS: 0.07%) |
±% of rated output |
|
非重复性 |
0.020 |
±% of rated output |
|
蠕变（20分钟） |
0.030 |
±% of rated output |
|
零点回复（20分钟） |
0.030 |
±% of rated output |
|
零点温度补偿 |
0.0026 |
±% of rated output/°C |
|
输出温度补偿 |
0.0015 |
±% of applied load/°C |
|
温度补偿范围 |
–10 to +40 |
°C |
|
工作温度范围 |
–20 to +60 |
°C |
|
安全过载 |
150 |
% of R.C. |
|
极限过载 |
300 |
% of R.C. |
|
推荐激励电压 |
10 |
VDC or VAC RMS |
|
最大激励电压 |
15 |
VDC or VAC RMS |
|
输入阻抗 |
770±10 |
Ω |
|
输出阻抗 |
700±5 |
Ω |
|
绝缘阻抗 |
>5000 |
MΩ |
|
材质 |
合金钢镀镍 |
|
|
防护等级 |
IP67 |
|
|

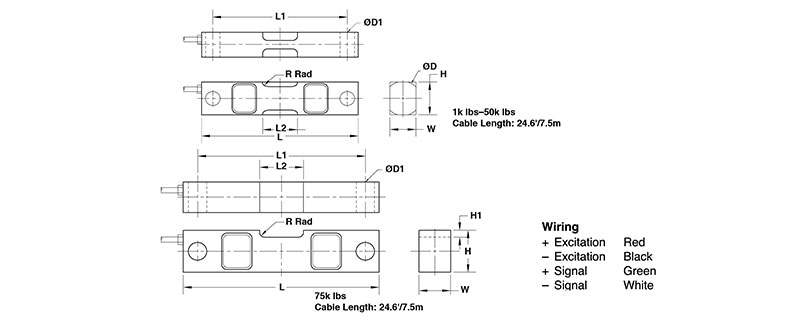

CAPACITY |
L |
L1 |
L2 |
W |
H |
H1 |
D |
D1 |
R |
|
|
1k/1.5k/2k/2.5k/ 3k/5k lbs |
mm |
190.5 |
158.8 |
35.4 |
31.7 |
31.7 |
- |
31.7 |
12.7 |
5.0 |
|
(inch) |
7.50 |
6.25 |
1.39 |
1.25 |
1.25 |
- |
1.25 |
0.50 |
0.20 |
|
|
10k/15k/20k/ 25k lbs |
mm |
222.3 |
190.5 |
50.0 |
36.6 |
49.3 |
- |
50.8 |
20.6 |
5.0 |
|
(inch) |
8.75 |
7.50 |
1.97 |
1.44 |
1.94 |
- |
2.00 |
0.81 |
0.20 |
|
|
50k/75k lbs |
mm |
342.9 |
292.1 |
82.6 |
62.0 |
74.7 |
4.6 |
76.2 |
33.3 |
5.0 |
|
(inch) |
13.5 |
11.50 |
3.25 |
2.44 |
2.94 |
0.18 |
3.00 |
1.31 |
0.20 |
|
|
Above dimensions apply to non-EDOC-coated load cells. |
||||||||||
|
1. 避免超量程使用，使用时不能过载 2.使用时注意使传感器垂直载荷 |

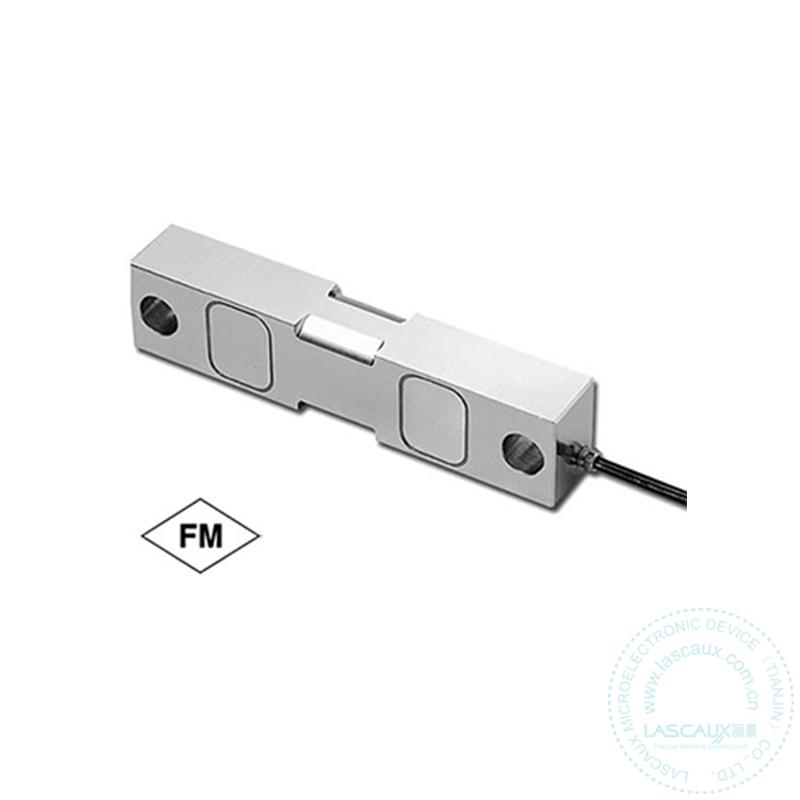

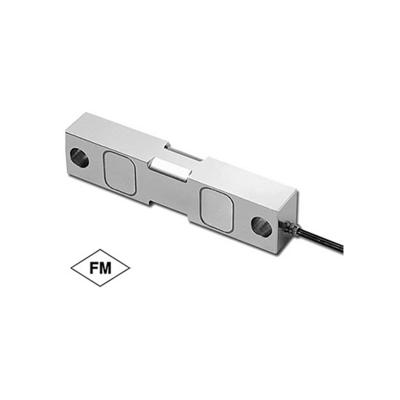

| 产品名称 : | 美国世铨DSR双剪切梁传感器全焊封合金钢/不锈钢传感器筒槽/料斗/罐体称重用传感器 |
| 产品品牌 : | 美国世铨 |
| 质保期限: | 12个月 |
| 额定载荷: | 1k,1.5k,2k,3k,5k,10k,15k,20k,25k,50k,75k |
| 输出类型: | 模拟量毫伏值电压信号输出：mV/V |
| 额定输出: | 3.0mV/V |
| 非线性: | 0.030%R.O. |
| 零点回复（20分钟): | 0.03%R.O. |
| 滞后性: | 0.03%R.O. |
| 重复性: | 0.02%R.O. |
| 蠕变（20分钟）: | 0.03%R.O. |
| 安全过载: | 150%R.O. |
| 极限过载: | 300%R.O. |
| 推荐激励电压: | 10VDC |
| 最大激励电压: | 15VDC |
| 输入阻抗: | 770±10Ω |
| 输出阻抗: | 700±5Ω |
| 绝缘阻抗: | >5000MΩ |
| 弹性元件材料: | 合金钢镀镍 |
| 防护等级: | IP67 |
| 电缆长度: | 7.5m |
