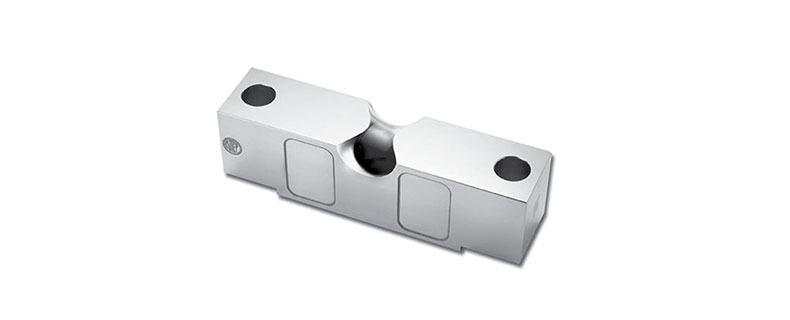

美国世铨CLB 20-125klb传感器，世铨双剪切梁传感器. |
|

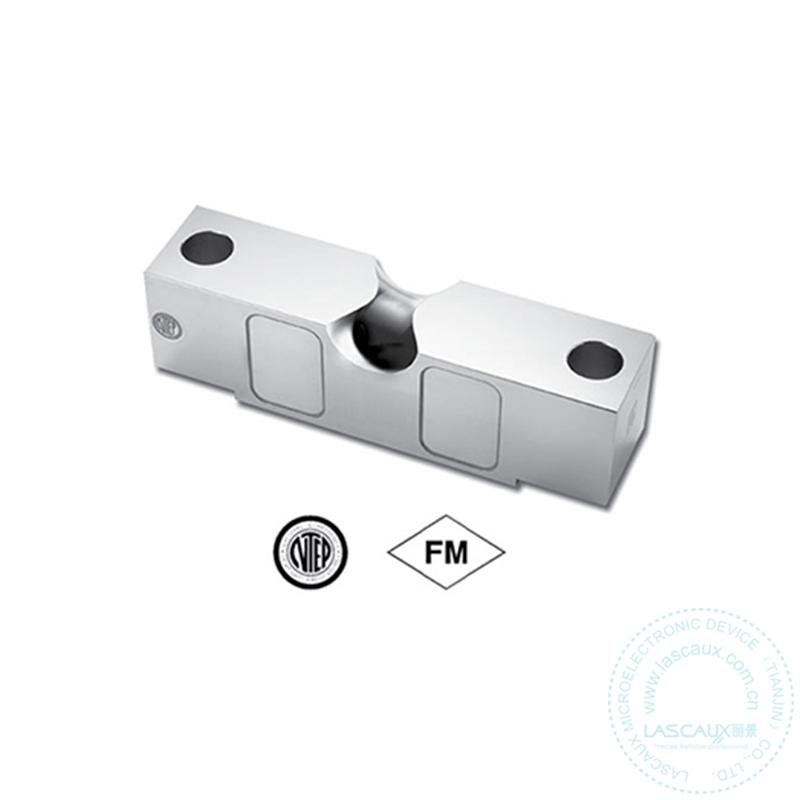

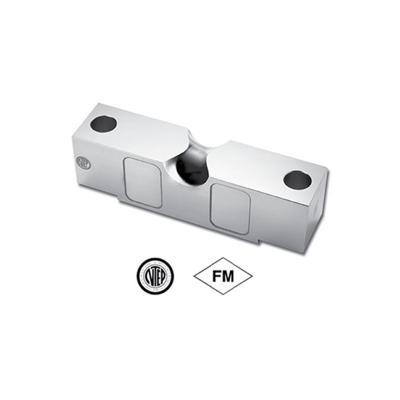

①产品描述： 双悬臂梁装配能够很好地防止储罐可能产生的移动，在许多情况下不再需要止动杆。剪切梁设计使之具有优异的承受高负荷的性能。 CLB用合金钢制成，并且用特殊的密封材料加以密封，其防护等级达到IP67，对潮湿和水汽的进入提供了很好的防护。 ②特性： 量程：20k,25k,40k,50k,60k,75k,100k,125k 水平方向可自由移动，抗侧向能力强，合金钢镀镍处理 取得NTEP Class IIIL 1000分度认证（从20klb到125klb） ③可选特性： 取得FM防爆认证 应用范围：汽车衡/轨道衡、筒仓/料斗/罐装称重、叉车秤
|
|
参数 |
值 |
单位 |
|
|
NTEP/OLML精度等级 |
NTEP III |
Non-Approved |
|
|
最大分度数（n） |
10000 multiple |
1000 |
|
|
Y = Emax/Vmin |
14000 |
5000 |
Maximum available |
|
额定量程（Emax） |
20k, 25k, 40k, 50k, 60k, 75k, 100k, 125k |
lbs |
|
|
额定输出 |
3.0 |
mV/V |
|
|
额定输出误差 |
0.25 |
±% of rated output |
|
|
零点平衡 |
1 |
±% of rated output |
|
|
非线性 |
0.025 |
±% of rated output |
|
|
迟滞性 |
0.025 |
±% of rated output |
|
|
非重复性 |
0.020 |
±% of rated output |
|
|
蠕变（20分钟） |
0.030 |
±% of rated output |
|
|
零点回复（20分钟） |
0.030 |
±% of rated output |
|
|
零点温度补偿 |
0.0010 |
0.0026 |
±% of rated output/°C |
|
输出温度补偿 |
0.0010 |
0.0015 |
±% of applied load/°C |
|
温度补偿范围 |
–10 to +40 |
°C |
|
|
工作温度范围 |
–20 to +60 |
°C |
|
|
安全过载 |
150 |
% of R.C. |
|
|
极限过载 |
300 |
% of R.C. |
|
|
推荐激励电压 |
10 |
VDC or VAC RMS |
|
|
最大激励电压 |
15 |
VDC or VAC RMS |
|
|
输入阻抗 |
770±10 |
Ω |
|
|
输出阻抗 |
700±5 |
Ω |
|
|
绝缘阻抗 |
>5000 |
MΩ |
|
|
材质 |
合金钢镀镍 |
|
|
|
防护等级 |
IP67 |
|
|
|

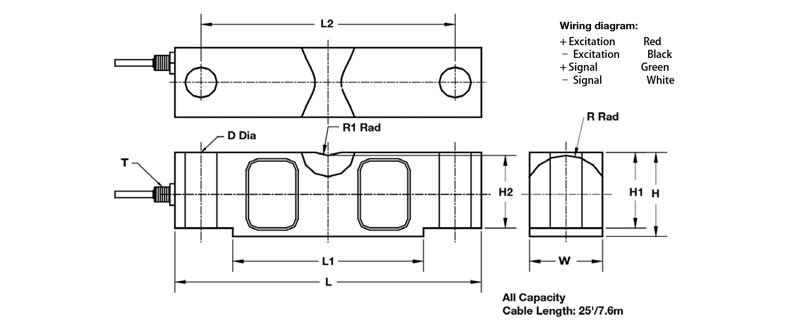

CAPACITY |
|
L |
L1 |
L2 |
W |
H |
H1 |
H2 |
D |
R |
R1 |
T |
|
20k/25k lbs |
mm |
196.9 |
126.7 |
165.1 |
42.9 |
49.3 |
43.2 |
41.4 |
17.3 |
22.9 |
19.1 |
1/4-18NPT |
|
(inch) |
7.75 |
4.99 |
6.50 |
1.69 |
1.94 |
1.70 |
1.63 |
0.68 |
0.90 |
0.75 |
||
|
40k lbs |
mm |
260.4 |
162.3 |
215.9 |
49.3 |
62.0 |
53.3 |
50.8 |
20.6 |
28.5 |
25.4 |
1/4-18NPT |
|
(inch) |
10.25 |
6.39 |
8.50 |
1.94 |
2.44 |
2.00 |
2.00 |
0.81 |
1.12 |
1.00 |
||
|
50k/60k/75k lbs |
mm |
260.4 |
162.3 |
215.9 |
62.0 |
74.7 |
67.3 |
64.5 |
26.9 |
34.8 |
25.4 |
1/2-14NPT |
|
(inch) |
10.25 |
6.39 |
8.50 |
2.44 |
2.94 |
2.65 |
2.54 |
1.06 |
1.37 |
1.00 |
||
|
100k/125k/ lbs |
mm |
387.4 |
228.4 |
323.9 |
73.7 |
98.0 |
87.1 |
83.8 |
41.2 |
45.7 |
38.1 |
1/2-14NPT |
|
(inch) |
15.25 |
8.99 |
12.75 |
2.90 |
3.86 |
2.43 |
3.30 |
1.62 |
1.80 |
1.50 |
|
1. 避免超量程使用，使用时不能过载 2.使用时注意使传感器垂直载荷 |
| 产品名称 : | 美国世铨CLB双剪切梁传感器汽车衡/轨道衡/筒仓/料斗/灌装称重用传感器 |
| 产品品牌 : | 美国世铨 |
| 质保期限: | 12个月 |
| 额定载荷: | 20klb,25klb,40klb,50klb,60klb,75klb,100klb,125k |
| 输出类型: | 模拟量毫伏值电压信号输出：mV/V |
| 额定输出: | 3.0mV/V |
| 非线性: | 0.025%R.O. |
| 零点回复（20分钟): | 0.03%R.O. |
| 滞后性: | 0.025%R.O. |
| 重复性: | 0.02%R.O. |
| 蠕变（20分钟）: | 0.03%R.O. |
| 安全过载: | 150%R.O. |
| 极限过载: | 300%R.O. |
| 推荐激励电压: | 10VDC |
| 最大激励电压: | 15VDC |
| 输入阻抗: | 770±10Ω |
| 输出阻抗: | 700±5Ω |
| 绝缘阻抗: | >5000MΩ |
| 弹性元件材料: | 合金钢镀镍 |
| 防护等级: | IP67 |
| 电缆长度: | 7.6m |
