MDS 系列
特点：
1.量程范围：2kg……2000kg
2.极小外形，最大外型高度不超过15mm，直径25.4mm
3.不锈钢或铝合金材质
4.防护等级IP65
应用：
1.适用于力的控制及测量
2.可装入仪器内部对工作过程力进行监控
描述：

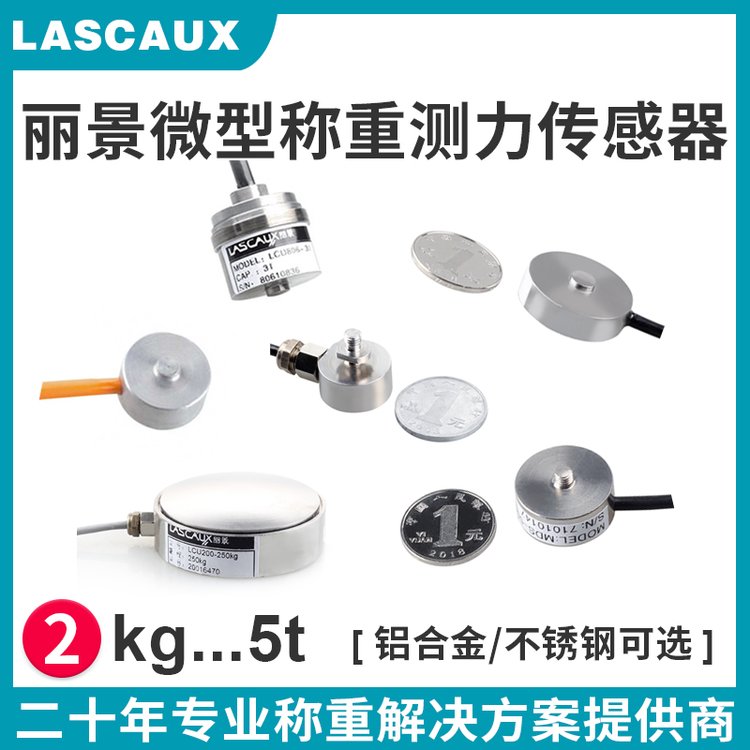

MDS是一款微型测力传感器。因其外形类似纽扣，又被称之为纽扣传感器。不锈钢材质，能够在腐蚀和潮湿的环境中正常使用。极小外型，最大外型高度不超过15mm，直径25.4mm，适合空间狭窄场所使用，更可装入仪器内部，以便对工作过程力进行监控。
|
技术参数：
|
|
额定载荷（R.C.）
|
kg
|
2,5,10,20,50,100,200,500
|
|
|
t
|
1,2
|
|
额定输出（R.O.）
|
mV/V
|
1~1.5±0.20
|
|
零点平衡
|
%R.O.
|
±1
|
|
综合误差
|
%R.O.
|
0.3
|
|
非线性
|
%R.O.
|
0.05
|
|
滞后性
|
%R.O.
|
0.05
|
|
重复性
|
%R.O.
|
0.05
|
|
蠕变（30分钟）
|
%R.O.
|
0.05
|
|
正常工作温度范围
|
℃
|
-10~+40
|
|
允许工作温度范围
|
℃
|
-20~+70
|
|
温度对灵敏度影响
|
%R.O./10 ℃
|
±0.1
|
|
温度对零点影响
|
%R.O./10 ℃
|
±0.1
|
|
推荐激励电压
|
VDC
|
5-12
|
|
最大激励电压
|
VDC
|
15
|
|
输入阻抗
|
Ω
|
350±10
|
|
输出阻抗
|
Ω
|
350±3
|
|
绝缘阻抗
|
MΩ
|
≥5000（50VDC）
|
|
安全过载
|
%R.C.
|
150
|
|
极限过载
|
%R.C.
|
300
|
|
弹性元件材料
|
|
铝/不锈钢
|
|
防护等级
|
|
IP65/ IP67
|
|
电缆线长度
|
m
|
1
|
|
接线方式
|
激励
|
红：＋ 黑：–
|
|
|
信号
|
绿：＋ 白：–
|
|
外形尺寸：
|
|
|
量程（kg）
|
ΦA
|
ΦB
|
C
|
D
|
E
|
F
|
|
2-200
|
20
|
15
|
M3
|
4
|
11
|
M3dp4
|
|
500-200
|
25.4
|
18
|
M5
|
5
|
15
|
M4dp5
|
MDT 系列
特点：
1.量程范围：2kg……5000kg
2.测量压力
3.结构紧凑、安装简单
4.低截面，体积精巧
5.不锈钢材质
6.防护等级IP65
应用：
1.适用于力的控制及测量
2.可装入仪器内部对工作过程力进行监控
描述：
MDT是一款微型测力传感器，量程从2kg......5000kg，拉压两用，不锈钢材质，能够在腐蚀和潮湿的环境中正常使用。体积小巧，结构紧凑，安装简易，综合精度高，稳定性好。可以装入仪器内部，以便对工作过程力进行监控。
|
技术参数：
|
|
额定载荷（R.C.）
|
kg
|
5,10,20,50
|
|
额定输出（R.O.）
|
mV/V
|
1.6~1.8
|
|
零点平衡
|
%R.O.
|
±2
|
|
综合误差
|
%R.O.
|
0.5
|
|
重复性
|
%R.O.
|
0.3
|
|
蠕变（30分钟）
|
%R.O.
|
0.5
|
|
正常工作温度范围
|
℃
|
-10~+40
|
|
允许工作温度范围
|
℃
|
-20~+70
|
|
温度对灵敏度影响
|
%R.O./10 ℃
|
±0.1
|
|
温度对零点影响
|
%R.O./10 ℃
|
±0.1
|
|
推荐激励电压
|
VDC
|
3-5
|
|
输入阻抗
|
Ω
|
350±10
|
|
输出阻抗
|
Ω
|
350±3
|
|
绝缘阻抗
|
MΩ
|
≥5000（50VDC）
|
|
安全过载
|
%R.C.
|
150
|
|
极限过载
|
%R.C.
|
200
|
|
弹性元件材料
|
|
不锈钢
|
|
防护等级
|
|
IP66
|
|
电缆线长度
|
m
|
1
|
|
接线方式
|
激励
|
红：＋ 黑：–
|
|
|
信号
|
绿：＋ 白：–
|
|
外形尺寸：
|
|
|
量程（kg）
|
ΦA
|
ΦB
|
C
|
D
|
E
|
F
|
|
2-200
|
20
|
15
|
M3
|
4
|
11
|
M3dp4
|
|
500-200
|
25.4
|
18
|
M5
|
5
|
15
|
M4dp5
|
CM 系列
特点：
1.量程范围：2kg……5000kg
2.测量压力
3.结构紧凑、安装简单
4.低截面，体积精巧
5.不锈钢材质
6.防护等级IP65
应用：
1.适用于力的控制及测量
2.可装入仪器内部对工作过程力进行监控
描述：
CM是一款微型测力传感器，因其外形类似纽扣，又被称之为纽扣传感器。量程从2kg到5t，可根据客户需求进行定制。铝合金材质，不锈钢材质可选，体积小、低截面，结构紧凑，安装简单。只能测量压力，适用于力的控制及测量，可装入仪器内部，以便对工作过程力进行监控。
|
技术参数：
|
|
额定载荷（R.C.）
|
kg
|
2,5,10,20,50,100,200,500
|
|
t
|
1,2,3,5
|
|
额定输出（R.O.）
|
mV/V
|
1~1.5±0.20
|
|
零点平衡
|
%R.O.
|
±2
|
|
综合误差
|
%R.O.
|
0.3
|
|
非线性
|
%R.O.
|
0.05
|
|
重复性
|
%R.O.
|
0.05
|
|
滞后性
|
%R.O.
|
0.05
|
|
蠕变（30分钟）
|
%R.O.
|
0.05
|
|
正常工作温度范围
|
℃
|
-10~+40
|
|
允许工作温度范围
|
℃
|
-20~+70
|
|
温度对灵敏度影响
|
%R.O./10 ℃
|
±0.1
|
|
温度对零点影响
|
%R.O./10 ℃
|
±0.1
|
|
推荐激励电压
|
VDC
|
5-12
|
|
最大激励电压
|
VDC
|
15
|
|
输入阻抗
|
Ω
|
350±5
|
|
输出阻抗
|
Ω
|
350±3
|
|
绝缘阻抗
|
MΩ
|
≥5000（50VDC）
|
|
安全过载
|
%R.C.
|
150
|
|
极限过载
|
%R.C.
|
200
|
|
弹性元件材料
|
|
不锈钢
|
|
防护等级
|
|
IP65
|
|
电缆线长度
|
m
|
1
|
|
接线方式
|
激励
|
红：＋ 黑：–
|
|
|
信号
|
绿：＋ 白：–
|
|
外形尺寸：
|
|
|
|
量程（kg）
|
ΦA
|
ΦB
|
ΦC
|
D
|
E
|
R
|
F
|
|
2-20
|
20
|
15
|
Φ3
|
1
|
8
|
10
|
M3dp4
|
|
50-200
|
20
|
15
|
Φ3
|
1
|
9
|
15
|
M3dp4
|
|
500-2000
|
25.4
|
18
|
Φ5
|
2
|
13
|
25
|
M4dp5
|
UM 系列
特点：
1.量程范围：2kg……1000kg
2.测量压力
3.结构紧凑、安装简单
4.低截面，体积精巧
5.不锈钢材质
6.优质硅胶
7.防护等级IP65
应用：
1.适用于力的控制及测量
2.可装入仪器内部对工作过程力进行监控
描述：
UM是一款微型压力传感器。不锈钢材质，能够在腐蚀和潮湿的环境中正常使用。量程范围从2kg到1t。体积精巧，结构紧凑，综合精度高，稳定性好，可装入仪器内部，以便对工作过程力进行监控。
|
技术参数：
|
|
额定载荷（R.C.）
|
kg
|
2,5,10,20,50,100,200,500,1000
|
|
额定输出（R.O.）
|
mV/V
|
1.2-1.5
|
|
零点平衡
|
%R.O.
|
±2
|
|
综合误差
|
%R.O.
|
±0.5
|
|
非线性
|
%R.O.
|
±0.5
|
|
重复性
|
%R.O.
|
±0.3
|
|
滞后性
|
%R.O.
|
±0.5
|
|
蠕变（30分钟）
|
%R.O.
|
±0.5
|
|
正常工作温度范围
|
℃
|
-10~+40
|
|
允许工作温度范围
|
℃
|
-20~+70
|
|
温度对灵敏度影响
|
%R.O./10 ℃
|
±0.1
|
|
温度对零点影响
|
%R.O./10 ℃
|
±0.1
|
|
推荐激励电压
|
VDC
|
3-5
|
|
输入阻抗
|
Ω
|
350±5
|
|
输出阻抗
|
Ω
|
350±3
|
|
绝缘阻抗
|
MΩ
|
≥5000（50VDC）
|
|
安全过载
|
%R.C.
|
150
|
|
极限过载
|
%R.C.
|
200
|
|
弹性元件材料
|
|
不锈钢
|
|
防护等级
|
|
IP65
|
|
电缆线长度
|
m
|
1
|
|
接线方式
|
激励
|
红：＋ 黑：–
|
|
|
信号
|
绿：＋ 白：–
|
LCU200 系列
特点：
1.量程范围：150kg……250kg
2.测量压力
3.结构紧凑、安装简单
4.低截面，体积精巧
5.合金钢材质，表面镀镍
6.综合精度高，长期稳定性好
7.防护等级IP65
应用：
1.刹车油门踏板力
2.车载称重系统
描述：
LCU200是一款微型压力传感器。量程有150kg和250kg两个量程。合金钢材质，表面镀镍。体积精巧，低截面，结构紧凑，安装简易，综合精度高，稳定性好，适用于车载称重系统。
|
技术参数：
|
|
额定载荷（R.C.）
|
kg
|
150，200
|
|
额定输出（R.O.）
|
mV/V
|
1.0
|
|
零点平衡
|
%R.O.
|
±1
|
|
综合误差
|
%R.O.
|
±0.2
|
|
非线性
|
%R.O.
|
±0.2
|
|
重复性
|
%R.O.
|
±0.3
|
|
滞后性
|
%R.O.
|
±0.2
|
|
蠕变（30分钟）
|
%R.O.
|
±0.1
|
|
正常工作温度范围
|
℃
|
-10~+40
|
|
允许工作温度范围
|
℃
|
-20~+70
|
|
温度对灵敏度影响
|
%R.O./10 ℃
|
±0.1
|
|
温度对零点影响
|
%R.O./10 ℃
|
±0.1
|
|
推荐激励电压
|
VDC
|
5-10
|
|
输入阻抗
|
Ω
|
700±5
|
|
输出阻抗
|
Ω
|
700±5
|
|
绝缘阻抗
|
MΩ
|
≥5000（50VDC）
|
|
安全过载
|
%R.C.
|
150
|
|
极限过载
|
%R.C.
|
200
|
|
弹性元件材料
|
|
合金钢
|
|
防护等级
|
|
IP65
|
|
电缆线长度
|
m
|
1
|
|
接线方式
|
激励
|
红：＋ 黑：–
|
|
|
信号
|
蓝：＋ 白：–
|
|
