产品型号 |
STC - S型称重传感器
|
| 产品资料下载PDF |
|
| 产品特点 |
1.量程范围(kg)：5kg……10000kg 2.结构紧凑，安装方便 3.拉、压力均可 4.综合精度高，长期稳定性好 5.优质合金钢，表面镀镍 6.不锈钢材质可选 7.模块安装 |
| 应用范围 |
适用于吊钩秤、机电结合秤、料斗秤、料罐秤、包装秤、配料称重控制 定量给料机、灌装机、通用材料试验机、力的监控及测量 |
|
技术参数 |
||
|
额定载荷（R.C.） |
kg |
5, 10, 20, 50, 100, 200, 300, 500 |
|
t |
1, 2, 3, 5，7.5,10 |
|
|
额定输出（R.O.） |
mV/V |
2.0±0.0050 |
|
零点平衡 |
%R.O. |
±1 |
|
综合误差 |
%R.O. |
±0.02 |
|
蠕变（30分钟） |
%R.O. |
±0.02 |
|
正常工作温度范围 |
℃ |
-10~+40 |
|
允许工作温度范围 |
℃ |
-20~+70 |
|
温度对灵敏度影响 |
%R.O./10 ℃ |
±0.02 |
|
温度对零点影响 |
%R.O./10 ℃ |
±0.02 |
|
推荐激励电压 |
VDC |
5-12 |
|
最大激励电压 |
VDC |
15 |
|
输入阻抗 |
Ω |
380±10 |
|
输出阻抗 |
Ω |
350±5 |
|
绝缘阻抗 |
MΩ |
≥5000（50VDC） |
|
安全过载 |
%R.C. |
150 |
|
极限过载 |
%R.C. |
300 |
|
弹性元件材料 |
|
合金钢 |
|
防护等级 |
|
IP66 |
|
电缆线长度 |
m |
5kg-1t: 3m 2t-5t：6m 7.5t-10t:10m |
|
接线方式 |
激励 |
红：＋ 黑：– |
|
信号 |
绿：＋ 白：– |
|
|

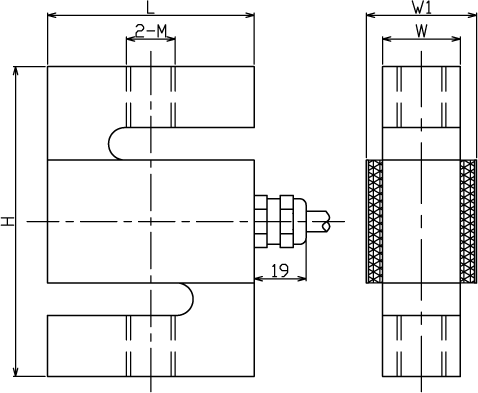

外形尺寸（mm）： |
|
|
|
Capacity（kg） |
Unit |
L |
H |
W |
W1 |
M |
|
5, 10, 20, 50 |
mm |
50.8 |
63.5 |
12.7 |
20 |
M8×1.25 |
|
100, 200, 300, 500 |
mm |
50.8 |
76.2 |
19.1 |
27 |
M 12×1.75 |
|
1000 |
mm |
50.8 |
76.2 |
25.4 |
- |
M 12×1.75 |
|
2000,3000,5000 |
mm |
76.2 |
107.9 |
25.4 |
- |
M 20×1.5 |
|
7500，10000 |
mm |
118 |
142 |
56 |
- |
M30*2 |
|

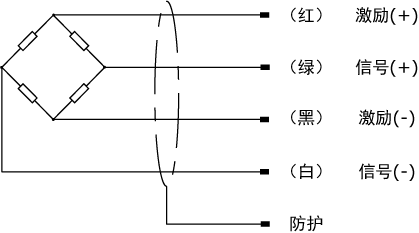

接线方式： |
 |
