张力传感器的工作原理

时间: 2020-09-22 来源:lascaux

张力传感器是张力控制过程中,用于测量卷材张力值大小的仪器。

应变片型‍‍

是将张力应变片和压缩应变片按照电桥方式连接在一起,当受到外压力时应变片的电阻值也随之改变,改变值的多少将正比于所受张力的大小。

微位移型‍‍

是通过外力施加负载,使板簧产生位移,然后通过差接变压器检测出张力,由于板簧的位移量极小,大约±200μm,所以称作微位移型张力检测器。

另外,由外型结构上又分为:轴台式 、穿轴式、悬臂式等。

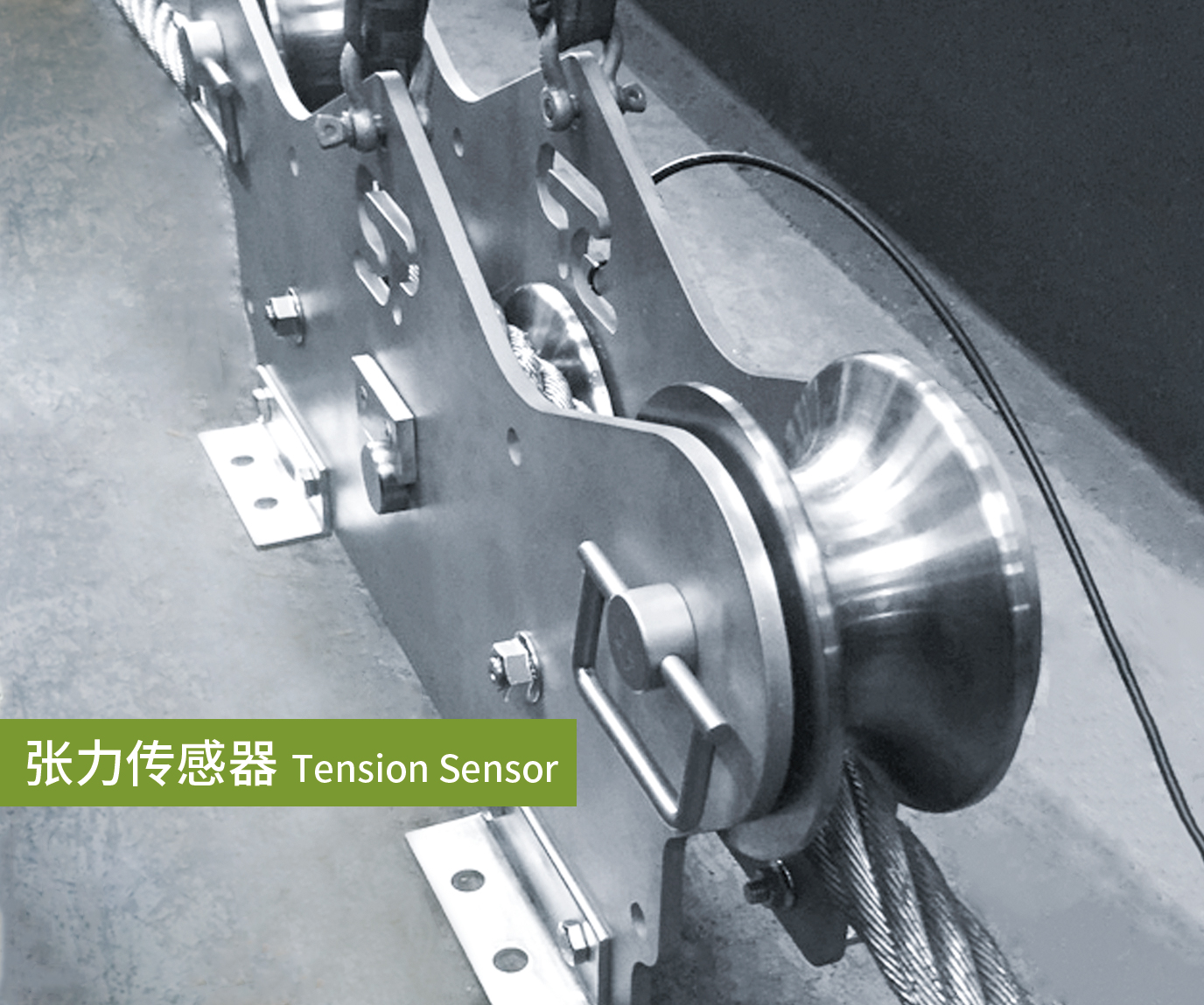

张力传感器

我们以印刷为例,看看张力传感器在印刷过程中是怎样工作的

印刷中保持恒定的纸带张力原因

卷筒纸印刷时,应保证纸带在印刷过程中张力恒定不变。因为:

1. 张力太小会导致纸带松弛、褶皱、套印不准等弊病;

2. 张力过大会增加机器的负荷和增加纸带的应力,且超过其强度极限就会断裂;

3. 张力不稳定,纸带会发生跳动,以至于会出现套印不准、重影等问题。尤其是机器启动、停车时,张力不稳,会造成断纸、拥纸。

印刷中纸带张力不稳的原因

1. 对于供纸机来说,使纸带向前运动的拉力一般由印刷滚筒产生。

2. 印刷过程中纸卷由大变小逐渐变化,其阻力矩也随之变化并影响纸张的张力。

3. 纸卷不圆或纸张的不均匀,印刷滚筒的凹槽或其他因素都会引起纸带张力的波动。

4. 机器拖动不稳定。

解决办法

1. 在输纸装置中安装张力传感器,对张力进行自动调节。

2. 张力的恒定靠纸卷驱动和纸卷制动相互协调作用来实现。

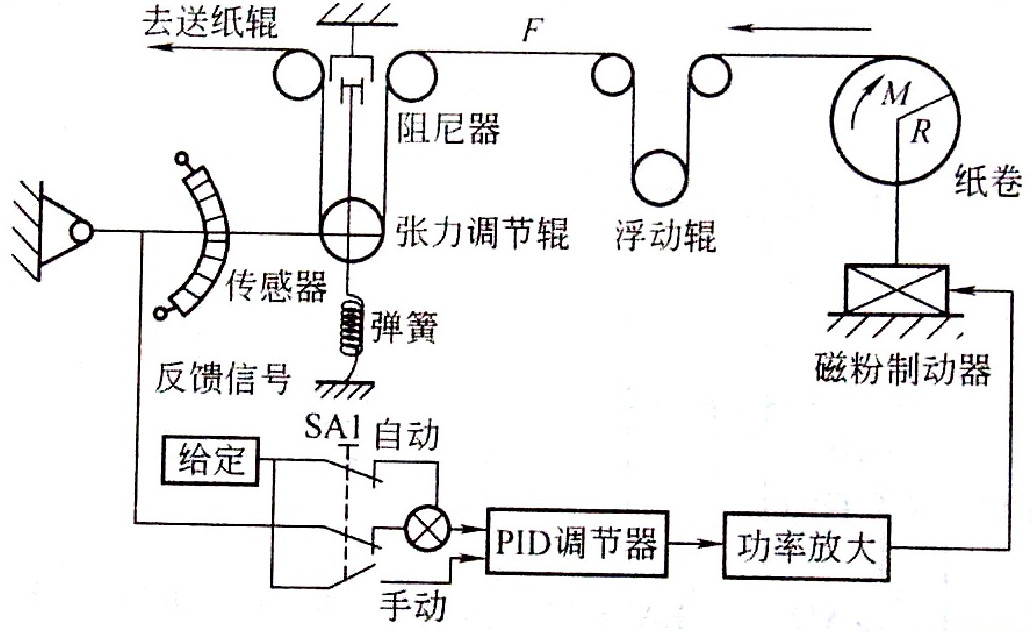

张力传感器工作原理

张力传感器
