RL张力传感器的工作原理及应用

时间: 2017-04-11 来源:lascaux

RL型张力检测器也俗称张力传感器,主要作用是缆绳在运行中的张力检测。张力传感器的使用范围是15-115mm的直径线缆,最大可达到500吨张力的测量。在保证缆绳在运行当中受力结构不改变的同时,对动态及动态缆绳的张力进行了检测。

张力传感器的结构组成部分:

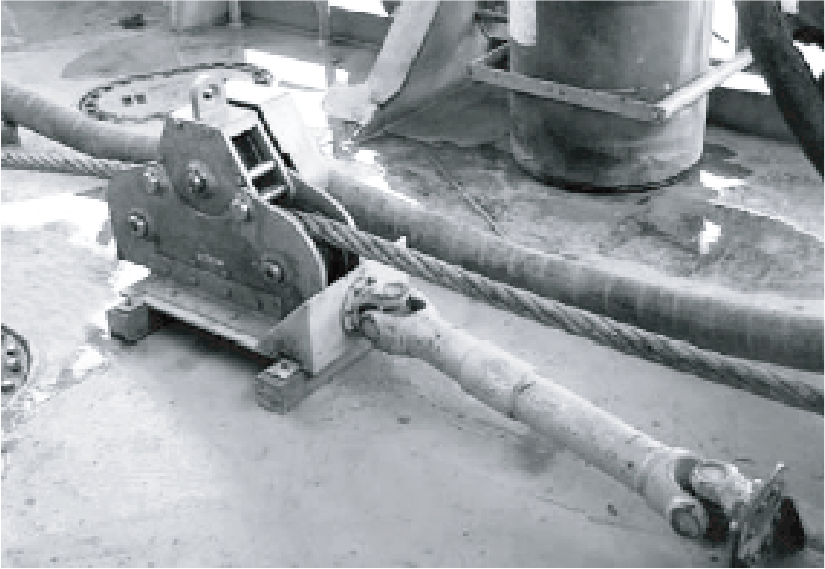

张力传感器多数采用三轮样式的结构,为了不影响缆绳的运行所以在设计上也做到了坚固而紧凑的原理设计,测量重复度好,精度高,安装简便是基于三轮样式的设计特点。而且中心轮的可移动性也便于安装及运行。

张力传感器的工作原理

张力传感器的工作原理:

张力传感器的工作是用来测量卷材张力值大小仪器。可分为应变片型及微位移型。

1.应变片型是根据张力传感器的应变片原理,当受到外部载荷的压力时电阻值发生改变,改变值的多少正比于受张力的大小。

2.微位移型则是通过外部力量给与载荷,这样就使板簧产生了位移,差接变压器转换检测出张力。由于弹簧的位移量极小,所以称为微位移型。

张力传感器的工作原理

张力传感器的用途:

张力传感器的产品范围包括造纸业,制药业,化学,食品等对于成批处理产业的高质量液压元件及仪器的使用。印刷行业的张力传感器把采集纸张的张力信号传给控制器,

而控制器根据信号则去调节放卷及收卷的速度来达到张力的平衡,及节省了成本的浪费又提高了产量。在印刷机中需要印刷套准检测,墨量和水量,纸张故障等各种检测。而它所使用的则是位移型。

张力传感器的安装:

张力传感器的安装分为两种,第一种是利用轴承座固定用螺栓孔把轴承座固定在底座上。另一种是利用选装板固定轴承座的方法。安装时需要注意的是导致张力测量不准的原因,在张力传感设备接信号线,开关量与输出端子等弱电线的时候尽量远离强电线,以免电磁信号对张力检测产生干扰。而在实际的应用中输出灵敏度、温度补偿范围、零点温度影响、额定载荷、极限符合等因素也是影响张力测量不准的原因。

结语:

基于在各个行业中张力传感器的广泛使用,如何才能使质量科信赖的张力传感器发挥正常的作用,重复性,蠕变,输入输出阻抗这些参数的考虑也是恒定张力传感器恒定张力的目的。
