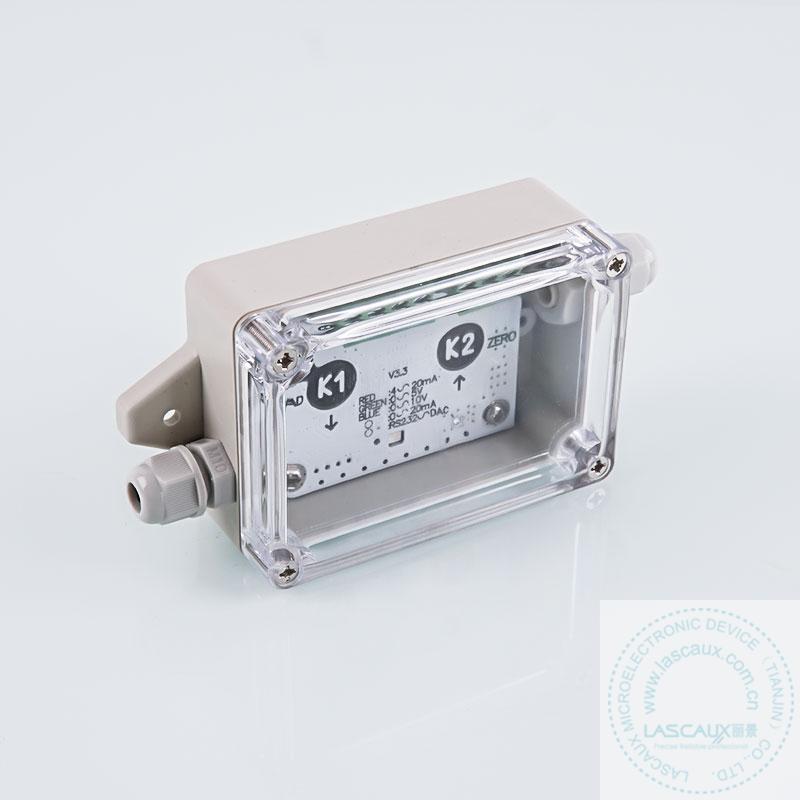

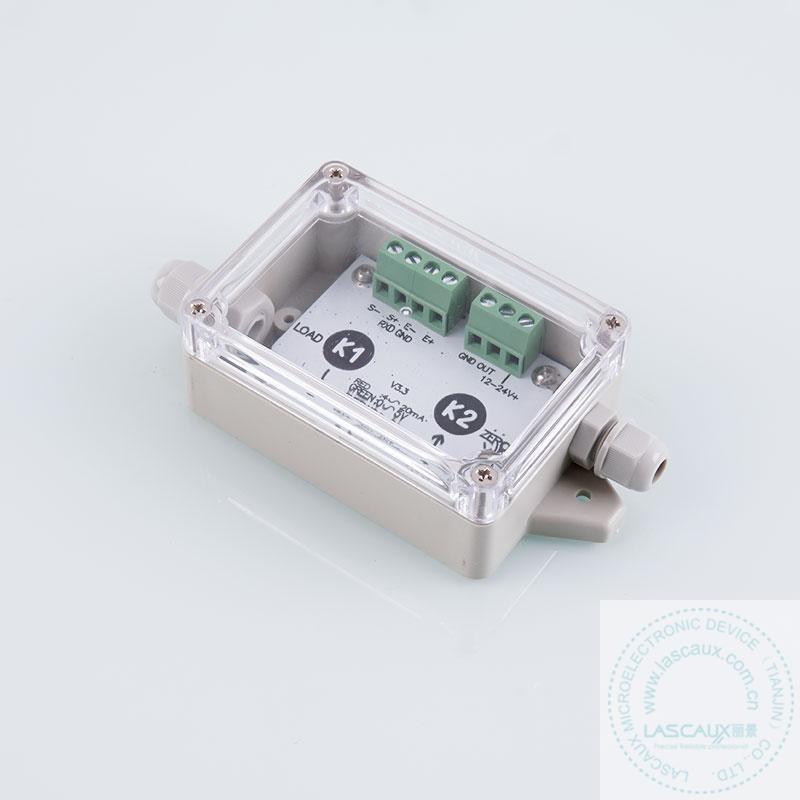

DM系列多功能重量变送器4-20mA/0-10v/0-5v模拟量规格可选

DM系列多功能重量变送器采用SMT回流焊工艺制造,实现将称重传感器的模拟信号、RS232或RS485数字信号转换为标准的模拟量信号以及开关量控制输出


数字变送器 称重变送器
DM产品资料下载

数字变送器 称重变送器

数字变送器 称重变送器

DM系列多功能重量变送器


数字变送器 称重变送器



DM系列是天津市丽景微电子设备有限公司开发研制的全数字多功能重量变送器,采用SMT回流焊工艺制造,实现将称重传感器的模拟信号、RS232或RS485数字信号转换为标准的模拟量信号以及开关量控制输出,可以方便地与PLC等工控设备连接配套,电源两级双重稳压电子滤波,确保即使在严酷环境的电源干扰下,也能正常稳定工作。

注:RGB三色全彩LED状态指示,多种模拟量规格输出,全电子切换,支持RS232数字转模拟(需预订)



数字变送器 称重变送器


输入负载

350Ω桥式传感器:最多2个@12~24V

AD采样率

40SPS(RS232输入时由上位机决定)

电源电压

12~24V@(4~20mA、0~5V),15~24V@(0~10V)

输出负载

电压输出:≥10KΩ

电流输出:≤(供电电压-6)x50,单位:Ω

综合精度

优于0.2%@30℃温差,分辨率优于0.01%

输出线性

优于0.02%

输出纹波

≤5mVp-p

输出纹波

5V

整机温漂

≤80PPM/℃(0~40℃);≤100PPM/℃(-20~60℃)

整机耗电

≤25mA@1个350Ω传感器

物理尺寸

84mm*58mm*33mm(不含固定耳)

友情提醒:DM系列传感器输入端有过载保护电路,接入的传感器超过最多支持数量,会自动保护,同时变送器整体精度会受影响而导致性能严重劣化,敬请注意。

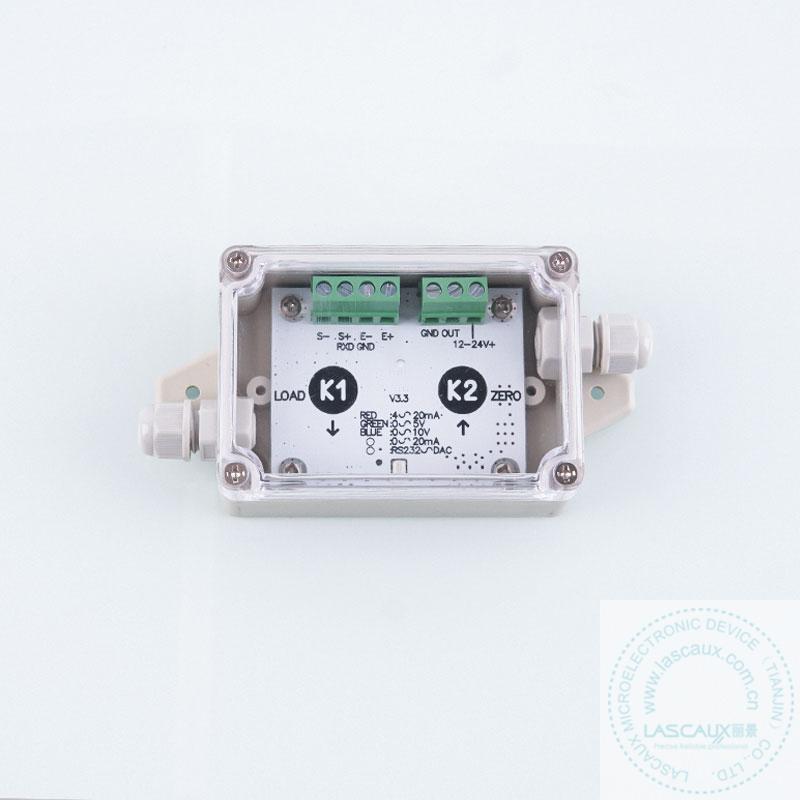

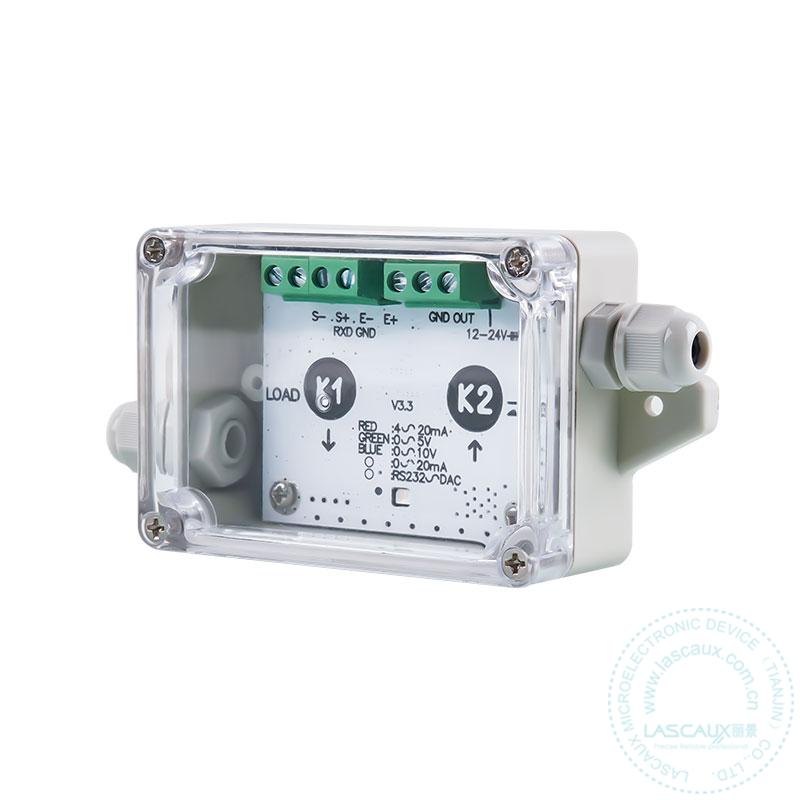

接口及按键

说明

电源和模拟量接口

12~24V+

外部输入电源正极

OUT

模拟量信号正极

GND

电源负极兼模拟量信号负极

传感器接口

E+

传感器供桥电压正极

E-

传感器供桥电压负极

S+

传感器信号正极

S-

传感器信号负极


数字变送器 称重变送器


型号

输出功能

电源范围

LED输出指示

DM

0~5v

12-24v

绿色G

DM

0~10v

15~24v

蓝色B

DM

4~20mA

12~24v

红色R

规格参数

产品名称 : DM系列多功能重量变送器4-20mA/0-10v/0-5v模拟量规格可选
产品品牌 : 天津丽景
质保期限: 12个月
供电电压: 12-24V(4-20mA、0-5V);15-24V(0-10v)
输出功能: 0-5v;0-10v;4-20mA
输入负载: 350Ω桥式传感器:最多2个@12~24V
AD采样率: 40SPS(RS232输入时由上位机决定)
输出负载: 电压输出:≥10KΩ; 电流输出:≤(供电电压-6)x50,单位:Ω;
综合精度: 优于0.2%@30℃温差,分辨率优于0.01%
输出线性: 优于0.02%
输出纹波: ≤5mVp-p
供桥电压: 5V
整机温漂: ≤80PPM/℃(0~40℃);≤100PPM/℃(-20~60℃)
整机耗电: ≤25mA@1个350Ω传感器
物理尺寸: 84mm*58mm*33mm(不含固定耳)
