上海耀华XK3190-A6B称重仪表 |
|
XK3190-A9+仪表采用高精度Σ-Δ模数转换技术 适用于电子平台秤、电子地上衡、电子汽车衡等使用1～8个传感器的静态称重系统。 兼容A9全部功能 换表无需重新标定，精度高，一致性好 直流接口具有防反接、防短路保护 抗干扰能力强，适用环境广 交直流两用，标配蓄电池 零位跟踪范围、置零（开机/手动）范围可分别设置 具有两点线性修正功能，两种补偿标定方式 存储量大，可存储1001组称重记录，1000组车号和皮重，201个货号 可打印横联和竖联等称重单，可以打印多种统计报表 配备RS232通讯口（可选配RS422/RS485）、配备电流环大屏幕通讯口、配备标准并行打印口、支持指定型号的热敏微型打印机 A9+P内置针式微打 |
| 型号 |

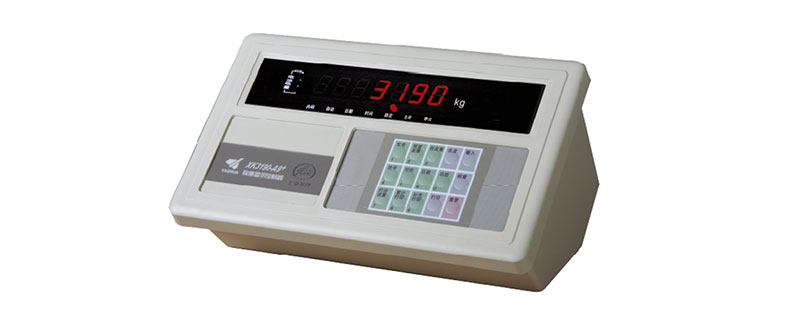

XK3190-A9+称重显示控制器 |
| 准确度等级 |
3 级,n=3000 |
| 转换原理 |
Δ－Σ式 A/D |
| 输入信号范围 |
-16mV～ 18mV |
| 转换速度 |
每秒 10 次 |
| A/D转换分辨码 |
100 万码 |
| 标定 |
全部采用键盘操作完成 |
| 供桥电源 |
DC5V，可连接 8 个 350Ω的传感器或 16 个 700Ω的传感器 |

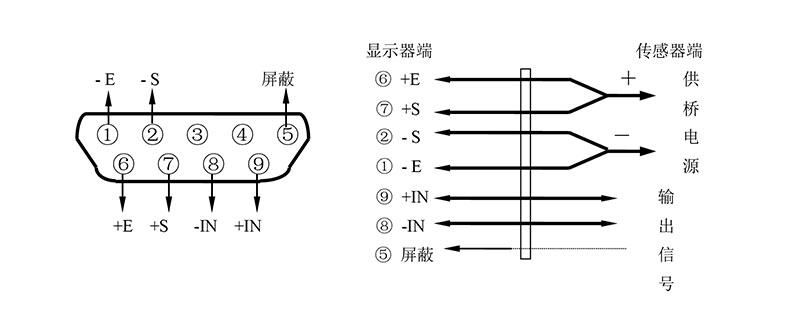

| 传感器的连接方式 |
采用 6 线式，长线自动补偿 |
| 显示 |
7 位 LED， 7 个状态指示符，3 个电量指示符 |
| 显示周期 |
100ms |
| 分度值 |
1/2/5/10/20/50/100 可选 |
| 时钟 |
可显示年/月/日、时/分/秒，自动闰年、闰月。 |
| 数字键 |
0～9 |
| 功能键 |
15 个（其中 10 个与数字键复合使用） |
| 键材料 |
轻触式薄膜开关 |
| 大屏幕显示器接口 |
串行输出方式 |
| 传输方式 |
电流环 /RS232 信号 |
| 传输的数据格式 |
11 位 |
| 波特率 | 600 |
| 传输距离 |
≤30m |
| 传输方式 |
RS232C/RS422(选配)/RS485(选配) |
| 波特率 |
波特率可选 600/1200/2400/4800/9600 |
| 传输的数据格式 |
10 位：1 位起始位、8 位数据位（ASCⅡ编码）、1 位停 止位 |
| 传输距离 |
RS232：≤30m RS422/RS485：≤1200m |
| 标准并行输出接口 |
可配 TpuP16 微型打印机；TM800、KX－P1121、KX－P1131、 LQ300K＋、LQ1600K 等宽行打印机；POS58、T58D 等热敏微打。 |
| 内置微打（A9+P） |
①.打印系统：点阵式（每行 96 点），采用 M-150Ⅱ机头 或 TpμP-16B 机头。 ②.打印用纸：普通白纸，纸宽(44.5±0.5)mm，厚 0.07mm， 纸卷外经不大于 50mm. ③.机头寿命：0.5×106行。 ④.色带盒：蓝色色带装于可拆卸式色带盒中，色带寿 命约 1×104行。 |
| 数据贮存 |
可贮存 1000 个车号和皮重、201 个货号、1001 组称重记录 |
| 交流电源 |
AC220V（-15%~+10%）；50Hz（-2%~+2%） |
| 直流电源 |
采用 6V/10Ah 蓄电池供电（外置） |
| 蓄电池使用时间 |
约 24h（充足电后，且不使用内置微打时） |
| 蓄电池充电时间 |
约 30h |
| 交流保险丝 |
500mA |
| 使用温度 |
0℃ --40℃ |
| 储运温度 |
－25℃ --55℃ |
| 相对湿度 |
≤85％ |
| 预热时间 |
15min |

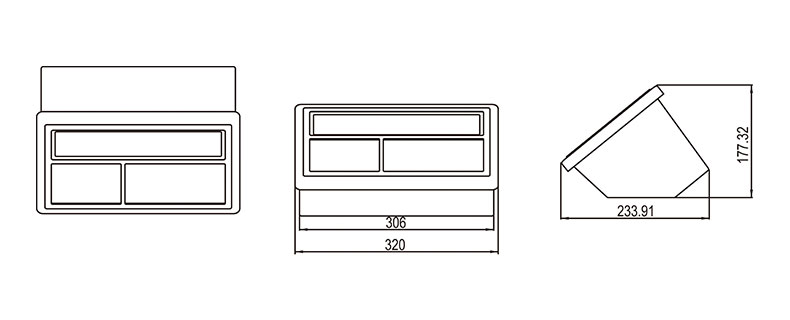

| 外形 |
310mm×195mm×186mm |
| 自重 |
约 2.5kg |
|
型式评价证书编号 |
2010F116-3 |
| 执行标准 |
GB/T 7724-2008 |

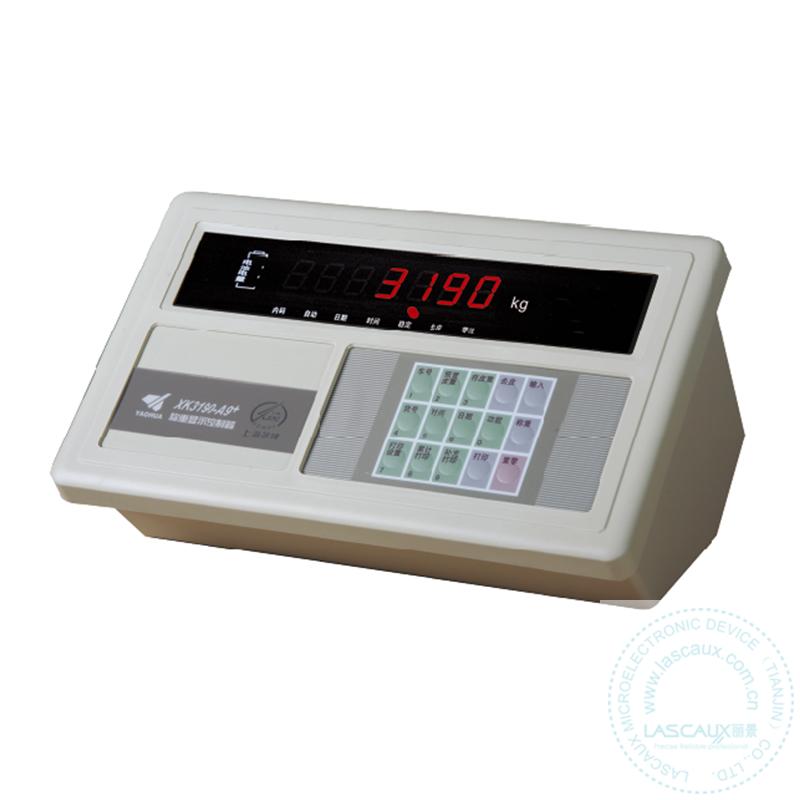

| 产品名称 : | 上海耀华XK3190-A9+称重仪表汽车衡专用仪表平台秤地磅秤表头显示仪表打印功能可选 |
| 产品品牌 : | 天津丽景 |
| 质保期限: | 12个月 |
| 供电电源: | 交流电源：AC 220V（-15%~+10%）；50Hz（-2%~+2%）；直流电源：采用DC 6V/10AH蓄电池（外置） |
| 输入信号范围: | -16mV~18mV |
| 传感器输入电压: | DC5V |
| 连接传感器个数: | 可连接8个350Ω或16个700Ω的传感器 |
| 转换原理: | Δ－Σ或A/D |
| 转换速度 : | 10次/秒 |
| A/D转换分辨码: | 100万码 |
| 传输方式: | 电流环 / RS232信号 |
| 波特率: | 600/1200/2400/4800/9600可选 |
| 外壳材质: | 塑料 |
