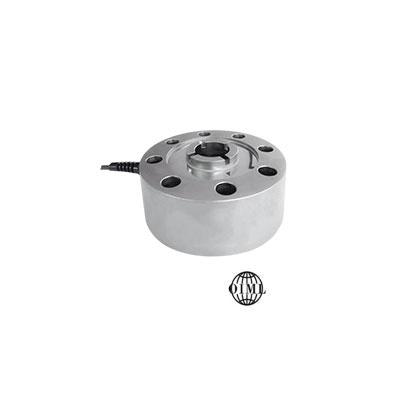

美国世铨0.5t到30t轮辐式称重传感器PSD-SJTH试验机用传感器

世铨PSD-SJTH 0.5-20拉压两用传感器,美国世铨轮辐式称重传感器.低截面设计使得PSD更适合在因安全因素对高度有严格要求的条件安装。在通常工作条件下不可避免地会出现侧向力,而轮辐式传感器设计仍会提供卓越的性能。汽车衡是典型的抗侧向力的例子。

世铨称重传感器

世铨称重传感器

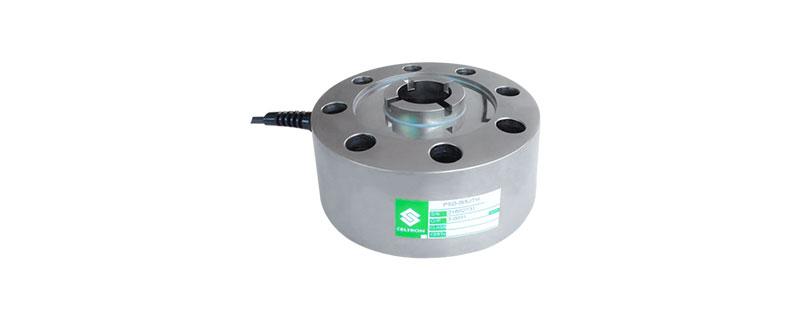

世铨PSD-SJTH 0.5-20拉压两用传感器,美国世铨轮辐式称重传感器.

世铨称重传感器


①产品描述:

低截面设计使得PSD更适合在因安全因素对高度有严格要求的条件安装。在通常工作条件下不可避免地会出现侧向力,而轮辐式传感器设计仍会提供卓越的性能。汽车衡是典型的抗侧向力的例子。

②特性:

量程(t):2.5,5,10,25

低截面的紧凑设计,高输出小变形,合金钢无电解镀镍,偏心加载补偿,整个系列获得OIML C3认证

③可选特性:

PSD-SJTT和PSD-SJTH具有不同的加载孔


世铨称重传感器


参数

单位

额定量程(Emax)

500, 1000, 2000, 5000, 10000, 25000, 30000

kg

额定输出

3±0.25%

mV/V

额定输出误差

0.25

±% of rated output

零点平衡

±1

±% of rated output

非线性

0.05

±% of rated output

迟滞性

0.05

±% of rated output

非重复性

0.020

±% of rated output

蠕变(20分钟)

0.030

±% of rated output

零点回复(20分钟)

0.030

±% of rated output

温度补偿范围

–10 to +40

°C

工作温度范围

–20 to +60

°C

安全过载

150

% of R.C.

极限过载

300

% of R.C.

推荐激励电压

10

VDC or VAC RMS

最大激励电压

15

VDC or VAC RMS

输入阻抗

385±5

Ω

输出阻抗

350±3

Ω

绝缘阻抗

>5000

材质

合金钢镀镍


防护等级

IP67


世铨称重传感器


世铨称重传感器

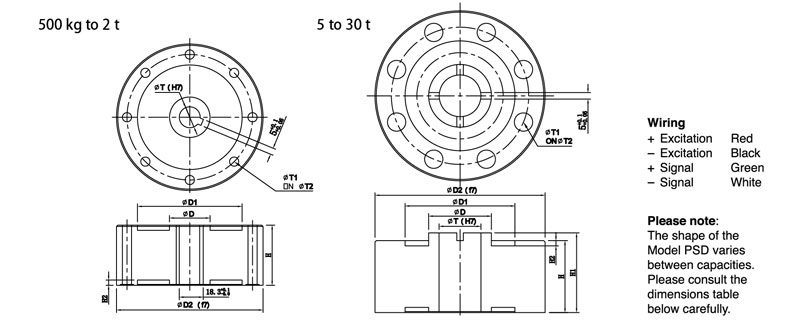

CAPACITY

D

D1

D2

H

H1

H2

T

T1

T2

500kg/1t/2t

mm

31

80

112

46

-

4

16

7.0

96.0

in

1.22

3.15

4.41

1.81

-

0.16

0.63

0.28

3.78

5/10t

mm

48

84

130

55

61

4

32

14.0

105.0

in

1.89

3.31

5.12

2.17

2.4

0.16

1.26

0.43

4.13

20/25/30t

mm

72

130

1182

80.0

86

4

39

15.0

154

in

2.83

5.12

7.17

3.15

3.39

0.16

1.54

0.59

6.06

世铨称重传感器


1. 避免超量程使用,使用时不能过载

2.使用时注意使传感器垂直载荷




规格参数

产品名称 : 美国世铨0.5t到30t轮辐式称重传感器PSD-SJTH试验机用传感器
产品品牌 : 美国世铨
质保期限: 12个月
额定载荷: 0.5t,1t,2t,5t,10t,25t,30t
输出类型: 模拟量毫伏值电压信号输出:mV/V
额定输出: 3.0±0.25mV/V
非线性: 0.05%R.O.
零点回复(20分钟): 0.03%R.O.
滞后性: 0.05%R.O.
重复性: 0.02%R.O.
蠕变(20分钟): 0.03%R.O.
安全过载: 150%R.O.
极限过载: 300%R.O.
推荐激励电压: 10VDC
最大激励电压: 15VDC
输入阻抗: 385±5
输出阻抗: 350±3
绝缘阻抗: >5000MΩ
弹性元件材料: 合金钢镀镍
防护等级: IP67
电缆长度: 15m
