紧凑型梁式系列称重传感器 系列化设计，安装方便，环境适用性好
紧凑型系列梁式传感器，有合金钢模拟传感器，不锈钢模拟传感器，不锈钢POWERCELL传感器三大类。不同类别相同容量的产品具有相同的安装尺寸，机械结构可以通用，便于称重系统系列化设计，同时方便进行称重系统的升级改造。 梅特勒托利多SLB415是合金钢模拟传感器。安装方便提供多种形式的连接件。可以根据不同的称重系统结构，直接选择合适的连接件，确保重量准确合理地传递到称重传感器，保证测量精度。环境适用性好传感器表面镀镍，同时采用激光焊接密封，可以在多种复杂的工业环境中使用。 产品应用:适用于平台秤，料灌称重，混凝土、玻璃等各种建筑材料配料称重系统。

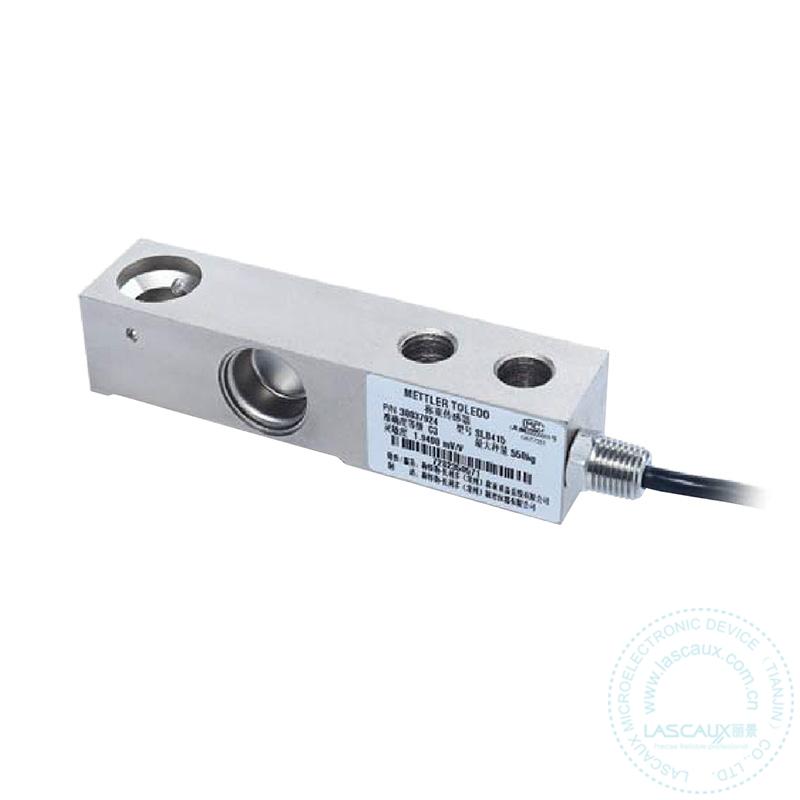

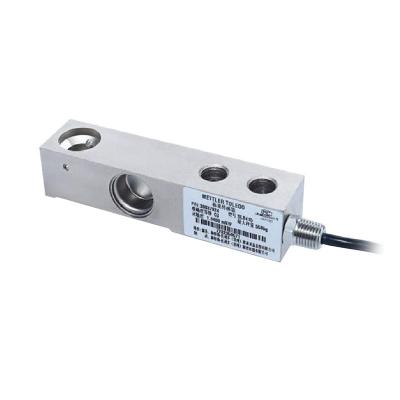

称重传感器SLB415
|
|
SLB415称重传感器技术指标 |
||||||||
|
参数 |
单位 |
技术要求 |
||||||
| 型号 |
|
SLB415 |
||||||
| 额定容量 | kg | 110 | 220 | 550 | 1100 | 2200 | 4400 | |
|
灵敏度输出 |
mV/V |
0.97±0.002 |
1.94±0.002 |
|||||
|
零点载荷输出 |
%R.C. |
≤1.0 |
||||||
|
综合误差(2)(3) |
%R.C. |
≤0.018 |
||||||
|
重复性误差 |
%A.L.(4) |
≤0.010 |
||||||
|
蠕变，30分钟 |
%A.L. |
≤0.0167 |
||||||
|
最小静负荷输出恢复值(DR)，30分钟 |
%A.L |
≤0.0167 |
||||||
|
温度影响 |
最小静负荷输出 |
%R.C./ºC |
≤0.0023 |
|||||
|
灵敏度(3) |
%A.L.%ºC |
≤0.0009 |
||||||
|
温度范围 |
补偿 |
ºC |
-10~+40 |
|||||
|
使用范围 |
ºC |
-40~+65 |
||||||
|
安全存储温度 |
ºC |
-40~+80 |
||||||
|
计量许可证(5) |
CMC证书号 |
|
(苏)制00000069号 |
|||||
|
精度等级 |
|
C3 |
||||||
|
最大检定分度数(Nmax) |
|
3000 |
||||||
|
相对Vmin(Y) |
|
6000 |
||||||
|
分配系数(PLC) |
|
0.7 |
||||||
|
湿度符合(6) |
|
无 |
||||||
|
最小静负荷（Emin） |
kg |
0.4 |
||||||
|
相对DR(Z) |
|
3000 |
||||||
|
防爆证书(5) |
证书编号 |
|
GYB12.1601 |
|||||
|
防爆标志 |
|
Ex ia IIC T4~T6 Ga; Ex iaD 20 T85~T135 |
||||||
|
激励电压 |
推荐范围 |
VDC |
5~15 |
|||||
|
最大 |
VDC |
20 |
||||||
|
端子阻抗 |
输入阻抗 |
Ω |
382±4 |
|||||
|
输出阻抗 |
Ω |
350±1 |
||||||
|
绝缘电阻@50VDC |
MΩ |
≥5000 |
||||||
|
材料 |
弹性体 |
|
合金钢 |
|||||
|
密封杯 |
|
不锈钢 |
||||||
|
电缆接头 |
|
不锈钢 |
||||||
|
电缆 |
|
PVC |
||||||
|
表面处理 |
|
镀镍 |
||||||
|
防护 |
密封方式 |
|
焊接密封 |
|||||
|
防护等级 |
|
IP68 |
||||||
|
极限载荷 |
安全过载 |
%R.C |
150% |
|||||
|
极限过载 |
%R.C |
300% |
||||||
|
电缆 |
长度 |
m |
2，3，5，10 |
|||||
|
直径 |
mm |
5.2 |
||||||
|
重量，名义值 |
kg |
1 |
1.4 | 2.4 | ||||
|
变形量，名义值 |
mm |
0.07 |
0.14 |
0.23 |
0.26 |
0.37 |
0.6 |
|
|
过载保护 |
|
有 |
无 |
|||||
|
安装螺栓 |
强度等级 |
|
10.9级或以上 |
|||||
|
螺纹尺寸 |
mm |
M12 |
M18 |
|||||
|
旋入深度 |
mm |
|
||||||
|
安装力矩 |
N m |
98 |
275 |
|||||
|
注：(1) R.C.=Rated Capacity，额定容量 (2) 综合类线性滞后的误差 (3) 这是个典型值，根据OIML R60，考虑了综合误差与灵敏度温度影响后的总的影响量 (4) A.L.=Applied Load，所加载荷 (5) 详细信息请见证书 (6) 无湿度符号同标记CH符号，即通过交变湿热试验 |

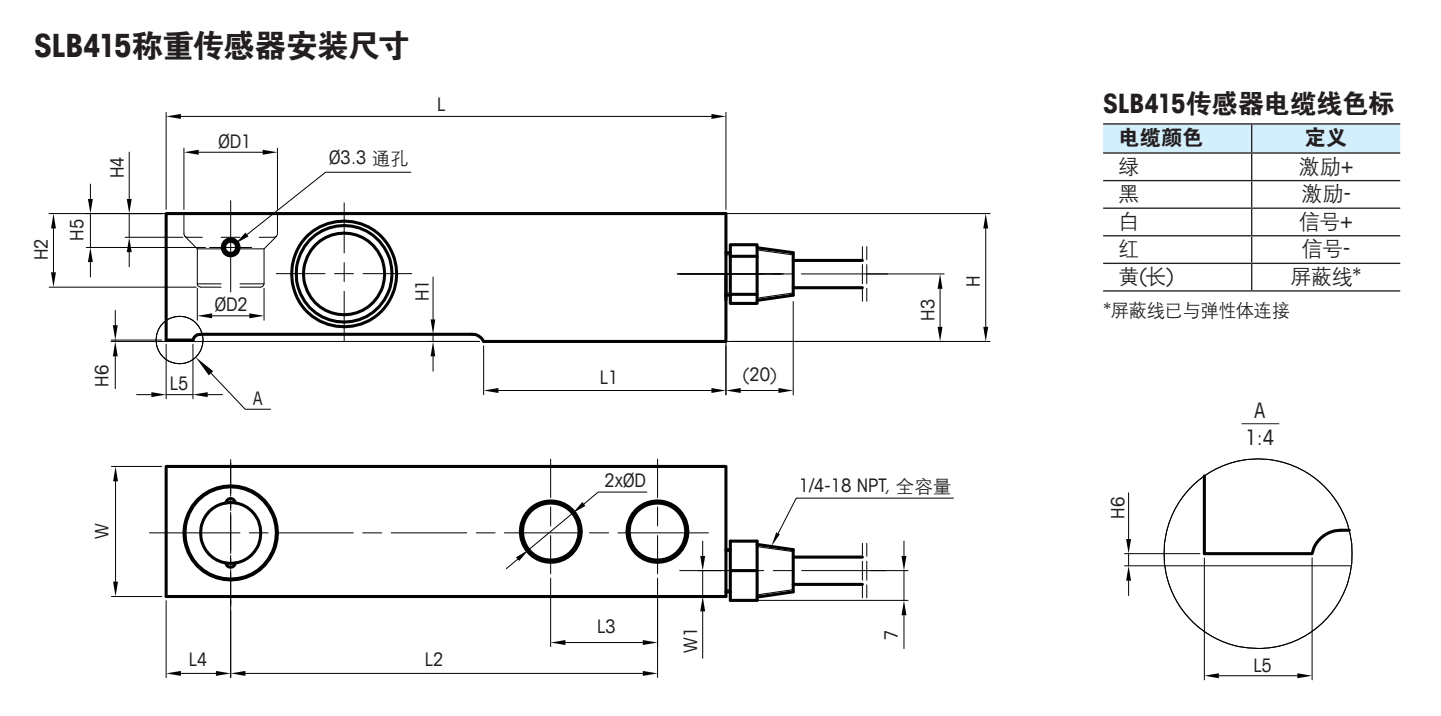

| 量程（t） |
|
|||||||||||||||||
|
|
D | D1 | D2 | H | H1 | H2 | H3 | H4 | H5 | H6 | L | L1 | L2 | L3 | L4 | L5 | W | W1 |
| 0.11-1.1 |
13.0 |
22.2 | 15.9 | 30.2 | 1.8 | 17.3 | 16.0 | 4.5 | 7.9 | 0.38 | 133.4 | 57.7 | 101.6 | 25.4 | 15.4 | 6.4 | 30.7 | 6.1 |
| 2.2 | 13.0 | 22.2 | 15.9 | 36.6 | 6.0 | 22.9 | 19.6 | 9.8 | 12.7 | 6 | 136.7 | 57.9 | 101.6 | 25.4 | 18.4 | - | 36.8 | 6.1 |
| 4.4 | 19.3 | 34.9 | 22.2 | 42.9 | 4.5 | 29.3 | 22.6 | 10.8 | 17.8 | 4.5 | 171.5 | 73.8 | 133.4 | 38.1 | 21.4 | - | 42.9 | 6.1 |
| 产品名称 : | 梅特勒托利多剪切梁式称重传感器 SLB415盲孔型传感器 焊接密封 平台秤 料罐称重 建材配料称重控制 |
| 产品品牌 : | 梅特勒托利多 |
| 质保期限: | 12个月 |
| 额定载荷: | 110kg,220kg,550kg,1.1t,2.2t,4.4t |
| 输出类型: | 模拟量毫伏值电压信号输出：mV/V |
| 综合误差: | ≤0.018 |
| 重复性误差: | ≤0.01%R.C. |
| 精度等级: | C3 |
| 额定输出: | 0.97±0.002mV/V(0.11t)/1.94±0.002mV/V |
| 输入阻抗: | 381±4 |
| 输出阻抗: | 350±1Ω |
| 绝缘电阻: | ≥5000(50V DC) |
| 建议激励电压: | 5-15v |
| 最大激励电压: | 20v |
| 安全过载: | 150%R.C. |
| 极限过载: | 300%R.C. |
| 防护等级: | IP68 |
| 密封方式: | 焊接密封 |
| 电缆线长度: | 2m,3m,5m,10m |
| 拧紧力矩: | 98N·m(0.11t-2.2t),275N·m(4.4t) |
| 弹性元件材料: | 合金钢 |
| 承载孔结构: | 盲孔 |
