轴销传感器被应用于许多不同的应用，作为直接替代U型夹或枢轴销。与其他轴销感器相比，它们通常不需要对使用中的机械结构进行任何更改，因此具有许多优点。轴销传感器通常用于绳索、链条和制动锚、滑轮、卸扣、轴承座和枢轴。
轴销传感器的工作原理 轴销传感器通过安装在穿过销中心的小孔内的应变计来感知施加在它上面的力。两个凹槽被加工成销钉的外圆周，以确定位于被测力之间的剪切面。
环境影响
由于轴销传感器的测量区域完全包含在一个小的中心孔内，轴销传感器本质上是防水的，由特殊不锈钢制造，配有焊接或“O”形环密封端盖，并特别注意信号电缆接头，即使是在水下工作的负载销，也可以保证非常高的工作可靠性。

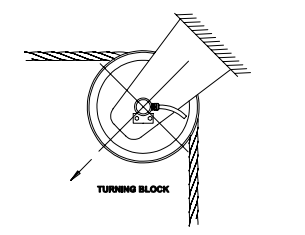

轴销传感器的安装位置 如果一个引脚存在于一个定义的负载路径中，或者可以通过装配来承受一个力，那么可以安装一个轴销传感器来监测该负载。下面的草图显示了轴销传感器的典型安装位置。

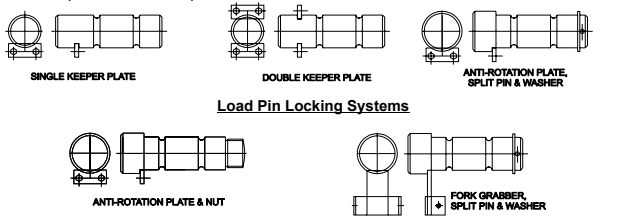

轴销传感器的固定系统 测量力的轴销传感器需要安全地锁定位置，以固定其相对于其相关组件的方向。这需要在轴向和旋转模式下进行固定，以确保从系统中获得准确和可重复的结果。一个标准的轴销被设计成只在一个方向上感知力。与该力成直角的力将产生传感器的零输出。

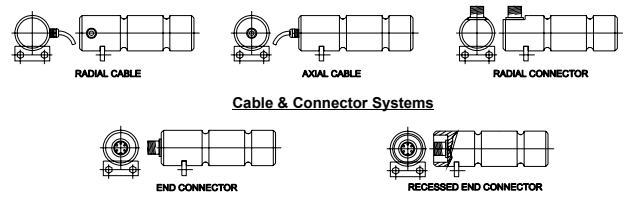

轴销传感器的接线方案 信号电缆通常可以离开轴销，以满足安装和空间的要求。在安装和使用过程中，应强调保护电缆系统免受意外损坏。如果需要，可以在负载销上安装插头和插座。在液压软管形式的标准聚氨酯护套电缆上可以提供额外的保护。这对整个称重系统提供了很好的保护。
|
