平行梁传感器外形如四方体形状，是为低截面、单只传感器需求的电子秤、平台秤而设计，非常适用于客户大批量的生产作业，还可用于计数秤、电子天平及工业称重系统。该系列传感器已是自动化系统中不可或缺的核心部件，采用铝合金弹性元件，无色阳极化处理，胶封密封工艺，量程从200g到2t不等，不同规格尺寸，能够满足客户的不同需求。关于此类传感器，您了解多少呢，本文主要从以下几方面进行描述：
一. 平行梁传感器主要有以下共性：
1. 系列化设计
不同尺寸，相同量程可兼容，便于客户设计系列化产品
2. 安装方便，环境适用性好
传感器结构紧凑，安装拆卸方便，表面进行氧化处理防护等级为IP66，可以应用在多种复杂的环境之中。
3. 结构特性
传感器的弹性元件质轻且柔软，截面具有较高的抗弯强度
4. 四角偏差已调整
将称量物体放在秤盘上的不同位置，其测出的数据应相同，因为传感器的四角偏差已调整，这样能保证测量的精度。
二. 平行梁传感器的工作原理：

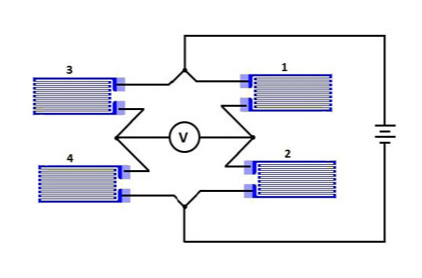

传感器弹性体采用 优质铝合金材料，在应变敏感区域表面上粘贴R1、R2、R3及R4四片应变计，组成惠斯汀电桥，当受外力F作用时，弹性体变形，引起应变计R2、R3受拉伸，电阻值变大；R1、R4受压缩，电阻值减少，使电桥失去平衡输出与外力F成正比的电压信号。测量电桥由于具有灵敏度高、测量范围宽、电路结构简单、精度高、容易实现温度补偿等优点，因此能很好地满足应变测量的要求。
三. 平行梁传感器的技术参数：
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
四. 平行梁传感器的应用示例

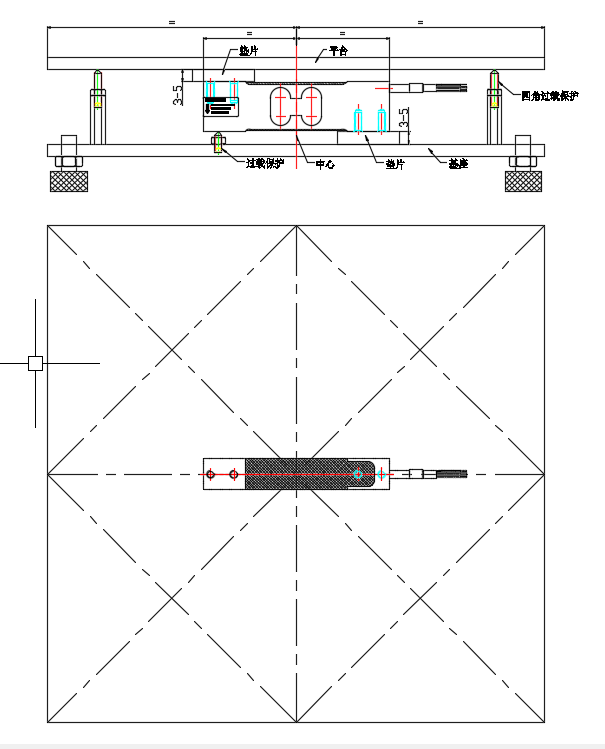

五. 安装平行梁传感器的注意事项
1. 安装面光洁平整，没有明显的凸起，没有油污，胶膜，焊渣；
2. 安装前检查螺纹孔，确保孔内没有铁屑、焊渣杂物杂物；
3. 安装螺栓强度等级选用10.9级（含10.9级）以上；
4. 传感器必须垂直受力；
5. 所有螺栓必须拧紧到推荐拧紧力矩，不得虚拧在安装板上。
综上所述，平行梁传感器是称重传感器中最常见的种类之一，在自动化系统乃至日常生活中都得到了广泛的应用，为发挥其优势，必须了解平行梁传感器的工作原理及安装方法，希望本文对客户关于梁式传感器的选型有一定的帮助。
